低壓計量箱熱穩定性試驗機適用于電纜工業用軟聚乙烯塑料絕緣護套做熱穩定時間及軟化溫度兩種試驗滿足GB/T2951.32—2008電纜和光纜絕緣和護套材料通用試驗方法第32部分：聚氯乙烯混合料試驗方法—失重試驗—熱穩定性試驗，和GB/T8815-2008《電線電纜用軟聚氯乙烯塑料》標準要求

一、熱穩定性試驗機主要參數
1、額定電壓：AC220V/50HZ
2、額定功率:800W
3、控溫范圍:室溫～300℃，PID智能控溫
4、溫度波動:±0.5℃
5、溫度分辨率：0.1℃
6、容積:1000ml
7、計時器：0～9999h/m/s
8、攪拌方式：磁力攪拌系統
9、箱體材質：不銹鋼
10、試驗油：采用甘油或2#潤滑油、絕緣油。（自備）
11、玻璃管：
GB2951標準：長110mm、外徑5mm、內徑4mm±0.5mm一端密封
GB8815標準：長95mm、內徑12～13mm一端密封

二、熱穩定性試驗機主要配置清單

品名型號品牌

溫控器PCE3000上海

傳感器PT100華菱

計時器JSS48A伊子利

小按鈕220v一佳

船型開關4P德力西

攪拌器H-78常州

固態繼電器40A美格爾

接觸器E2510正泰

發熱絲800W，SUS304新亞

燒杯SB1000ML好奇

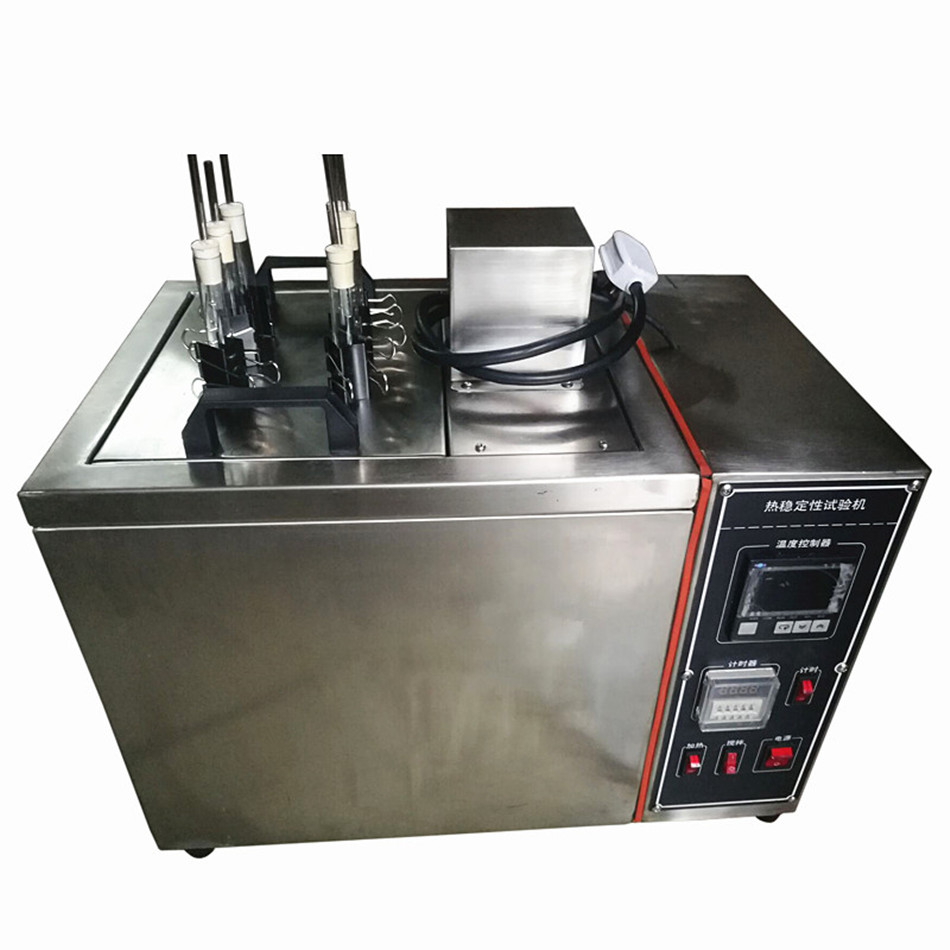

、熱穩定性試驗機結構及說明
本儀器是由電控系統、加熱系統及容器三部分組成。
1、電控系統主要器件為加熱溫控表、計時器、磁力攪拌器。
（1）加熱溫控表：主要是控制加熱溫度。此溫度顯示的是傳導液的溫度。
（2）計時器：打開計時開關，可自動計時，計時范圍：99.99/H/M/S。供試驗計時用。
（3）磁力攪拌器：
A、磁力攪拌的目的：使傳導液溫度均勻。
B、將磁力攪拌子放到傳導液里，打開攪拌開關，磁力攪拌子開始攪拌。攪拌速度可旋轉調節旋鈕，進行調節。
2、加熱器：內置式，800W環形加熱管；加熱器加溫時，溫度傳導給容器里的傳導液，使傳導液加溫。
3、容器：盛載傳導液（甘油（丙三醇），并能傳導液加溫傳熱。
A、放試樣的容器加入加熱介質為甘油（或硅油）等傳導液（放滿90%以上），做熱穩定時間試驗時容器內可容納6支試管。
B、容器配有二套容器蓋，是分別使用大、小試管的。（內徑：4mm與內徑：12~13mm）

四、熱穩定性試驗機試驗方法（GB/2951.32-2008）
（一）試驗設備：
a）長為110mm、外徑約為5mm、內徑為（4±0.5）mm的一端密封（如用熔融方法）的玻璃容器。
b）pH值在1～10范圍內的通用試紙。
c）可控制溫度的加熱器。試驗溫度按有關電纜產品標準中的規定，如未規定則控制在（200±0.5）℃。優先使用油浴。型式試驗及在有爭議的情況下均應使用油浴。
d）已標定分度值為0.1℃的溫度計。
e)秒表或合適的計時器。
（二）試驗步驟
a）從每個被試絕緣線芯的絕緣或被試護套上切取三個試樣。每個試驗包括兩個或三個長為20～30mm的窄條組成，重約（50±5）mg。
b）將一條約15mm長、3mm寬的干燥通用試紙【如（一）中b的規定】，插入玻璃管的開口端（頂部），紙帶伸出管口約5mm，并將其彎折固定在該位置。
c）將玻璃管放入已加熱到規定試驗溫度的加熱裝置中至深度60mm。
d）測定通用試紙的顏色從pH值5改變到pH值3所用的時間；或者試驗一直持續到在規定的試驗時間試紙顏色不發生變化為止。當對應于pH值3的通用試紙上的紅顏色開始明顯轉變時，則應認為已達到顏色變化點了。在預計試驗時間即將結束時，通用試紙應每隔5～10min更換一次（特別是對長時間穩定性試驗），以使變換點較易看清。
（三）試驗結果評定三個試樣熱穩定時間的平均值應不低于有關電纜產品標準的規定值。

如果打開電源沒有顯示，說明沒有通上電源；如電源輸出端子沒有電源輸出請檢查電源線或通電插座打開磁力攪拌開關，磁力攪拌器自動攪拌（保證溫度均勻性，以漩渦狀態體現運作）
