慶祝福建安順檢測技術有限公司合作
慶祝福建安順檢測技術有限公司從我司訂購CX-IK50擺錘沖擊試驗裝置

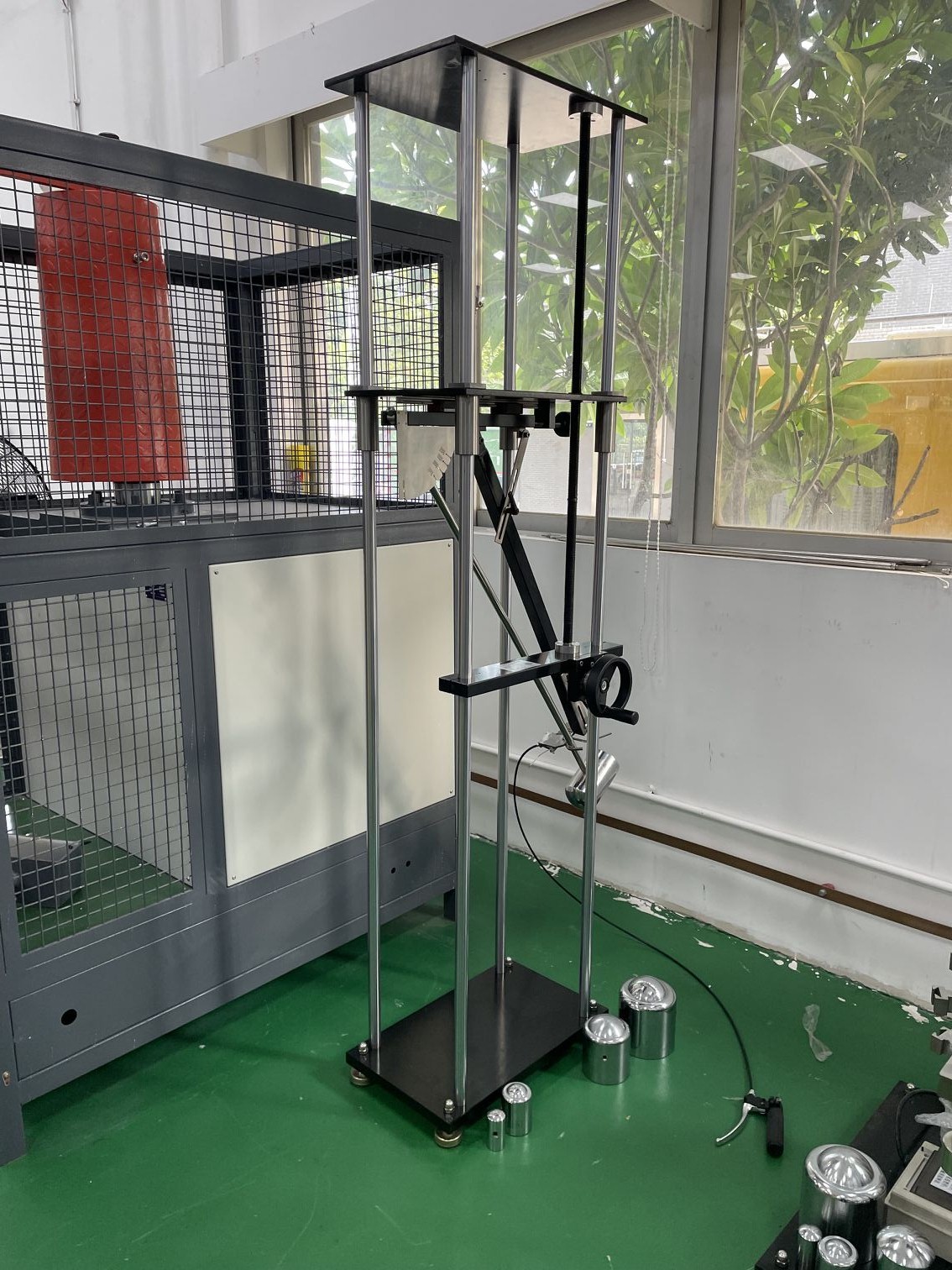

擺錘沖擊試驗裝置
一、產品概述
依據IEC60068-2-75，IEC 62262 ，高壓開關標準要求制作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014 《高壓交流斷路器》、GB/T 7674-2008 《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。
二、用途：
主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱、LED燈具等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。
二、技術參數
1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；
2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。
3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。
4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系
6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
三、標準參數及圖片參考
表1 撞擊元件特性
|
能量/J |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效質量±2%kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
鋼 |
||||
|
R/mm |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
6 |
- |
10 |
17 |
|
l/mm |
根據等效質量調整確定，見附錄A |
||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
|||||
表2 跌落高度
|
能量/J |
2 |
5 |
10 |
20 |
50 |
|
等效質量/kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
400 |
300 |
200 |
400 |
500 |
|
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度（g）導出，g圓整取值10m/s2。 |
|||||
表3 IK代碼及其相應碰撞能量的對應關系
|
IK代碼 |
IK07 |
IK08 |
IK09 |
IK10 |
|
|
碰撞能量/J |
2 |
5 |
10 |
20 |
50J |
資料正在整理之中...
