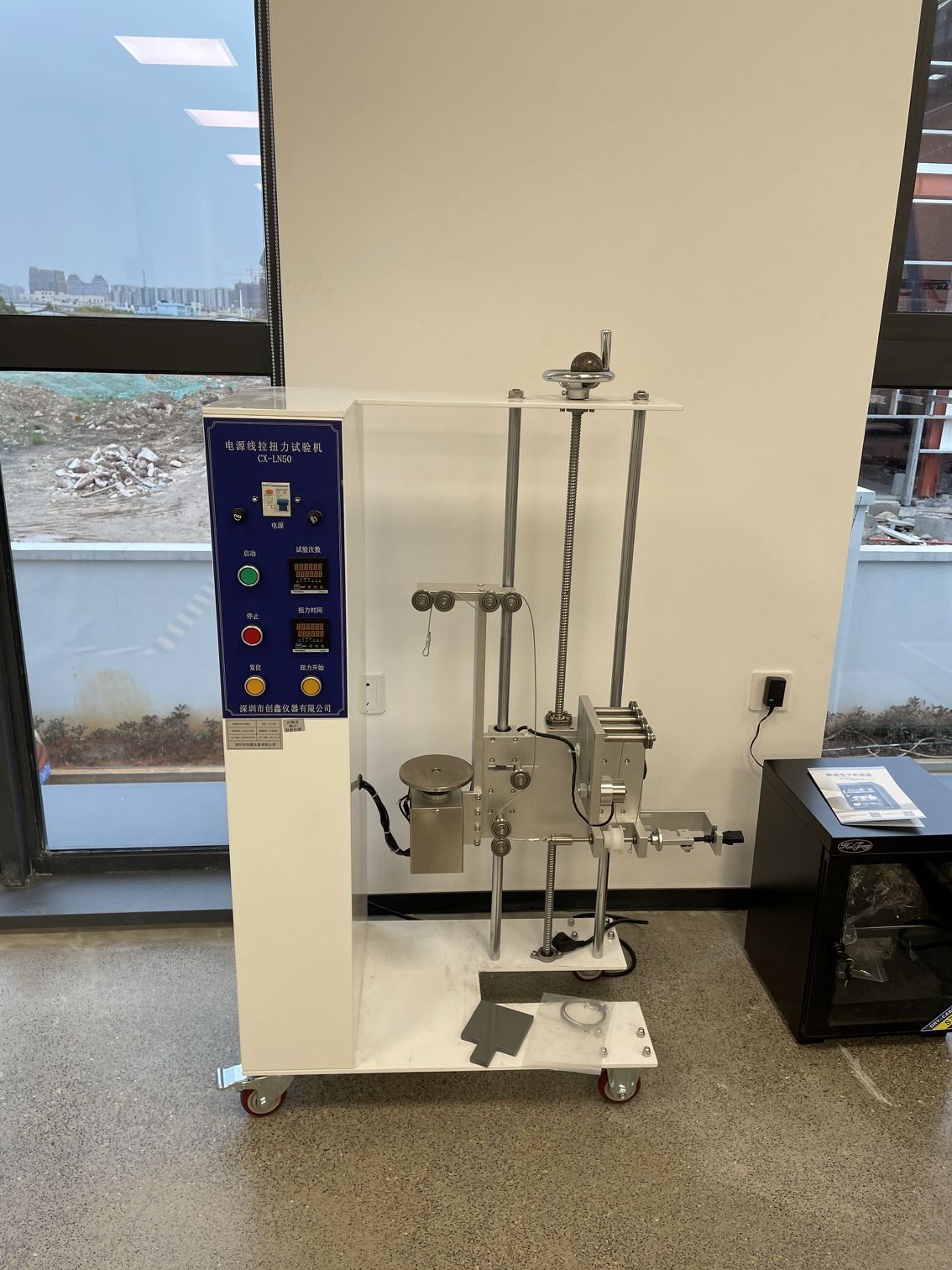

電源線拉扭力試驗機

一、符合標準及條款

GB2099.1-2008《家用和類似用途插頭插座 第1部分：通用要求》第23.2條款

GB3883.1-2008《手持式電動工具的安全 部分：第1通用要求》第24.14條款

GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第25.15條款

GB7000.1-2015《燈具 第1部分：一般要求與試驗》第5.2.10.3條款

GB8898-2011《音頻、視頻及類似電子設備 安全要求》第16.5條款

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：連接軟纜的插頭、固定式或移動式插座；手持式電動工具；帶用軟線固定裝置的家用電器（如電磁爐、洗衣機）；裝有電纜和電線的燈具；帶軟線的音視頻及有關信號電子設備（如投影儀）

試驗用途：器具的軟線固定裝置應使導線在接線端處免受拉力和扭矩，并保護導線的絕緣免受磨損。該設備用于對器具的固定軟線裝置進行拉力和扭矩測試，驗證裝置的可靠性能

測試原理：利用電機驅動偏心輪轉動，帶動試樣拉砝碼實現每次拉力1s；通過電磁鐵釋放方式實現用砝碼對試樣產生負荷，同時施力方向與試樣軸線通過扭力輪形成扭力臂，實現扭矩試驗，可切換拉力砝碼和扭力砝碼實現標準里不同要求

設備結構：設備采用電機凸輪頂桿機構，拉力夾具與扭力夾具組合，中間通過軸承配合，減小扭力試驗時摩擦，Z字結構，使夾具能夾持電源線在底面150mm以上的試樣，如用來測試電冰箱、洗衣機等大型家電電源線夾緊端子的牢固程度

設備外形尺寸：約：800×400×1200（mm）W×D×H

設備重量：110kg

使用環境：電源：AC220V±10%/50-60Hz，功率0.3KW

三、性能指標

測試工位：單工位

電氣控制方式：按鍵操作

驅動方式：電機及電磁鐵驅動

試樣夾持方式：機械裝夾，夾持點高度可調（絲桿調節）

拉力砝碼：10N一個、20N三個、30N兩個（可實現30N、40N、60N、80N、100N 、120N的拉力）

扭矩砝碼：4N、5N、7.5N、12.5N、17.5N、21.25N各一個，扭力臂20mm（可實現0.08N.m、0.1 N.m、0.15N.m、0.25 N.m、0.35 N.m、0.425 N.m的扭矩），標配3個

受拉次數：0~999999可預置，默認25次

受拉頻率：1次/秒

扭矩時間：0.1S～99小時59分鐘59秒

測試項目：拉力及扭矩測試：試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力N次，然后在靠近器具位置施加一扭矩，持續1分鐘。試驗過后，導線標記位位移不超過2mm。
