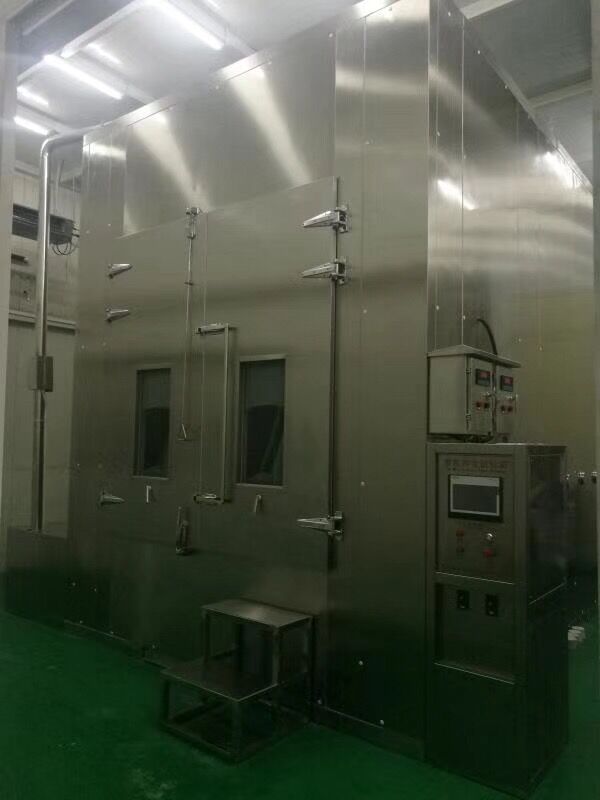

步入式防塵試驗箱

產品簡介

步入式防塵試驗箱適用于進行產品的IP5X、IP6X防塵等級測試。整個箱體由三大部份組成，1、箱體由聚氨酯發泡保溫板現場拼裝，2、控制箱整體做好到現場裝配，3、漏斗集塵底架整體做好到現場裝配。漏斗集塵底架設計有四個長條型漏斗，在有限的高度內（550mm高），保證漏斗斜面傾斜角度，使粉塵更容易滑落漏斗底部，避免室體內壁對粉塵粘附的損耗。新設計每條長型漏斗內安裝一條螺旋送料輥，通過螺旋輥的順時針旋轉把漏斗內的粉塵全部送到左邊的高壓離心風機入口，再被高壓離心風機抽到試驗箱頂部，形成箱內粉塵上下循環。

適用領域

大型戶外燈具、儲能柜、配電箱、攝像頭、充電樁、汽車配件及其他電子電工產品。

執行標準

符合 IEC60529、GB4208-2017《外殼防護等級(IP代碼)》條款與GB2423.37-2006《電工電子產品環境試驗部分》防塵試驗中La2部分的要求。

設備參數

型號 ：CX-SC56-200

工作室尺寸：2000×2000×2800(深×寬×高)

外行尺寸：2800×2400×3500(深×寬×高)

大門：雙開門1600×2300（上面有觀察窗口），要有軌道運送樣品，并能承受2噸重的樣品。

單門尺寸：800X2300MM

1、　溫度范圍： RT+10℃～60℃（加熱烤塵系統）；

濕度范圍：≤85%RH；

氣流速度：不超過2m/s

粉塵濃度： 2～4kg/m3；

粉塵規格： 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉；

振擊時間：1S-999H可調；

吹塵時間：1S-999H可調；

粉塵除濕：電加熱除濕；

試驗品壓力差：A 低于大氣壓1.98KPa 或 B無壓力差

配有低于氣壓測試的抽氣及顯示測量系統；

運行方式：程序方式、定值方式；

控制系統：嵌入式大屏液晶觸摸屏

數據保存及打印

引線孔：φ50 mm；帶密封膠堵。

室體內膽：采用進口 sus304砂面不銹鋼；

室體采用不銹鋼制作或烤漆。

安全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。

空載時要有溫濕度檢測系統，并帶有顯示功能。

★2、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

3、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變?cè)囼?yàn)箱內的氣壓實現試驗箱內氣壓周期性變化。

4、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。

5、儀器應有緊急急停裝置，以確保試驗異常時的安全。

6、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。

★7、應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2017中的13.4條款要求。

步入式防塵試驗箱配置清單：
