IK垂直沖擊試驗裝置的測試高度要求

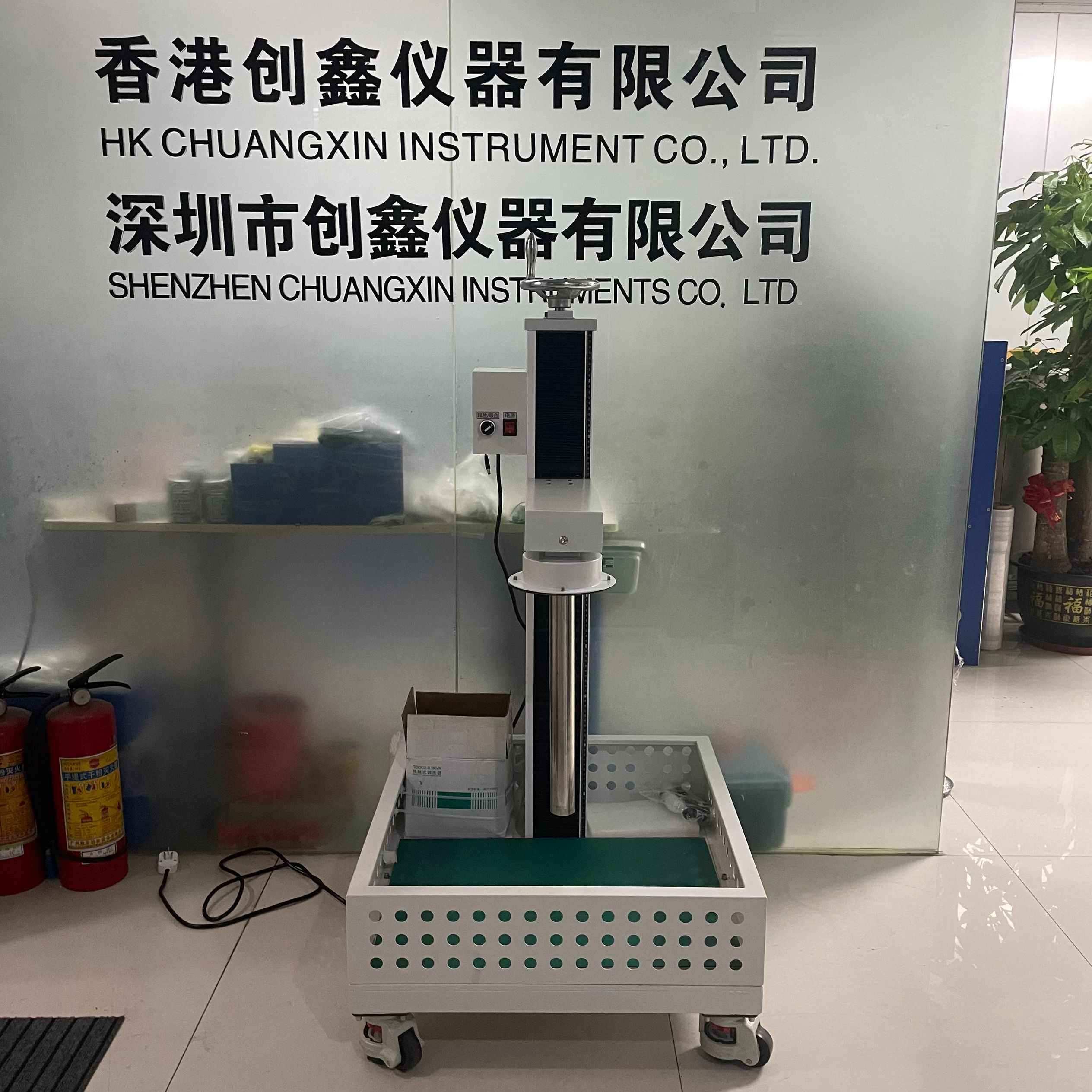

IK垂直沖擊試驗裝置
一、 產品介紹：
垂直落錘試驗裝置是根據IEC60068-2-75（GB/T2325.55）標準要求設計制造，用于對家電產品及其附件或電子電工產品或附件進行抗撞擊能力試驗。
錘由一個基本的撞擊元件組成，跌落高度可以從標準表2選取，由靜止狀態垂直地下落到樣品的水平表面。撞擊元件的特性應符合標準表1規定。撞擊元件可由一根可忽略約束的管子引導。引導管不應與樣品接觸，并能保持錘體自由下落。為了減少摩擦，撞擊元件的長度不應小于直徑，與管子保持適當的間隙。
二、 技術參數
|
項目 |
技術參數 |
|
撞擊元件 |
2J撞擊元件等效質量：0.5±5g 5J撞擊元件等效質量：1.7±5g 10J撞擊元件等效質量：5.0±5g 20J撞擊元件等效質量：5.0±5g |
|
約束導管 |
根據撞擊元件選配： |
|
萬向夾具 |
最大夾持：15KG。 |
|
沖擊釋放 |
手動，磁力式。雙面四位卡槽，方便撞擊元件的更換。 |
|
跌落高度 |
可調范圍：200-100mm；有效精度：±1mm。 |
|
高度調節 |
滾珠式絲桿，附標尺。 |
三、標準參數及圖片參考
表1 撞擊元件特性
|
能量/J |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
|
等效質量±2%kg |
0.5 |
1.7 |
5 |
5 |
|
材料 |
鋼 |
|||
|
R/mm |
25 |
25 |
50 |
50 |
|
D/mm |
35 |
60 |
80 |
100 |
|
f/mm |
7 |
10 |
20 |
20 |
|
r/mm |
- |
6 |
- |
10 |
表2 跌落高度
|
能量/J |
2 |
5 |
10 |
20 |
|
等效質量/kg |
0.5 |
1.7 |
5 |
5 |
|
跌落高度±1%mm |
400 |
300 |
200 |
400 |
表3 IK代碼及其相應碰撞能量的對應關系
|
IK代碼 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
2 |
5 |
10 |
20 |
