IPX34淋雨試驗機用于測試家用電器等產品的防水性能，符合IPX3（防淋水）和IPX4（防濺水）等級標準，以下從工作原理、結構組成、技術參數等方面介紹：

工作原理

通過模擬自然環境中的淋雨或濺水場景，對產品施加特定角度和流量的水流，觀察產品在規定時間內的防水能力，判斷其是否滿足防護等級要求。

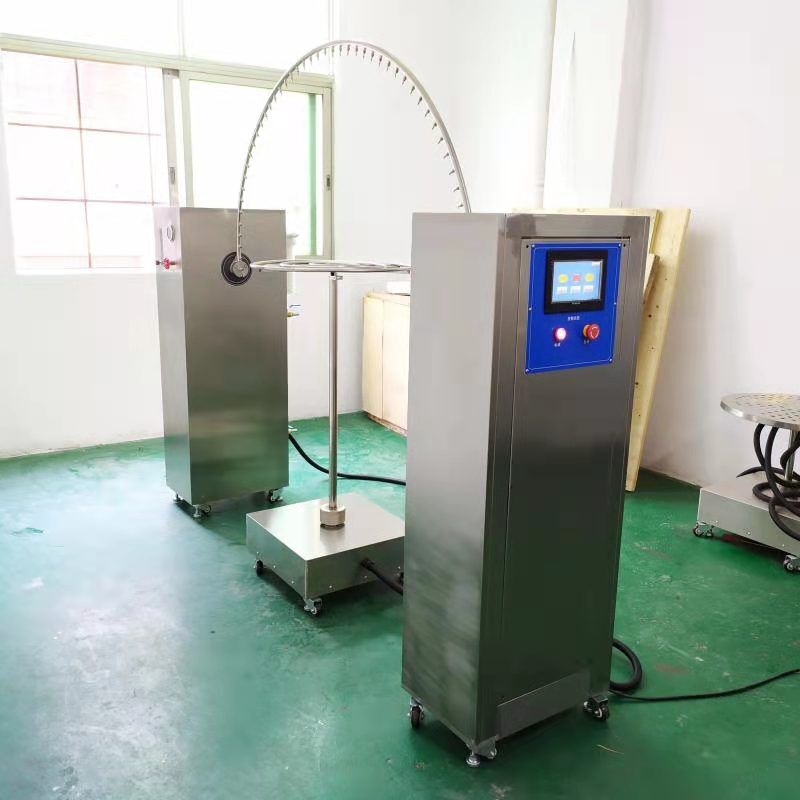

結構組成

? 噴水裝置：

? IPX3：采用擺管噴頭，擺管半徑通常為375mm或500mm，噴孔均勻分布，可覆蓋120°（IPX3）或360°（IPX4）范圍，水流從不同角度噴射至樣品。

? IPX4：除擺管外，也可用手持式噴嘴（直徑12.5mm）從任意方向噴水，模擬濺水場景。

? 樣品旋轉臺：不銹鋼材質，可360°勻速旋轉，確保樣品各面均勻受水。

? 控制系統：PLC或觸摸屏控制，可設定擺管擺動角度、噴水流量、旋轉速度、測試時間等參數（如IPX3擺管擺動角度±60°，IPX4為360°）。

? 水循環系統：水箱儲存用水，通過水泵循環輸送至噴頭，部分設備帶過濾裝置，確保水質清潔。

? 機架與防護：金屬框架支撐，外殼防銹處理，部分設備帶透明防護罩，便于觀察測試過程。

技術參數

? 擺管半徑：375mm（適用于小型樣品）或500mm（大型樣品）。

? 噴水流量：

? IPX3：擺管每孔流量0.07L/min，總流量根據噴孔數量計算（如120°擺管約10-15個孔，總流量0.7-1.05L/min）。

? IPX4：擺管總流量10-15L/min，或手持噴嘴流量100L/min（距離樣品3m處）。

? 擺動角度：IPX3為±60°（共120°范圍），IPX4為360°旋轉或擺動。

? 測試時間：通常每面測試5-10分鐘，總時間根據樣品大小和標準要求調整。

? 噴水壓力：約80-100kPa，確保水流噴射強度符合標準。

應用場景

適用于冰箱、洗衣機、空調、廚房電器等家用電器，以及燈具、電動工具、戶外設備等，測試其在淋雨或濺水環境下的防水性能，避免內部電路受潮損壞。

測試要點

? IPX3：水流從擺管120°范圍內垂直噴水，樣品與擺管中心距離為擺管半徑，旋轉臺轉速約1r/min。

? IPX4：水流從擺管360°范圍或手持噴嘴任意方向噴射，樣品需全方位受水，確保無防水死角。
測試后檢查樣品內部是否進水，帶電部件是否短路，以評估防護等級是否達標。
