符合標準及條款

GB/T20234.1-2015《電動汽車傳導充電用連接裝置第1部分：通用要求》第7.15

GB/T11918.1-2014《工業用插頭插座和耦合器第1部分：通用要求》第24.2章

試樣范圍、用途、原理、結構及使用環境

試樣及限制

電動汽車充電接口、工業插頭插座和耦合器

試驗用途

用于對充電車輛用途的插頭插座等電器附件進行機械強度試驗

測試原理

通過將等效質量的沖擊元件以一定高度自由跌落，依據重力勢能與動能的轉換可以得到要求的沖擊能量

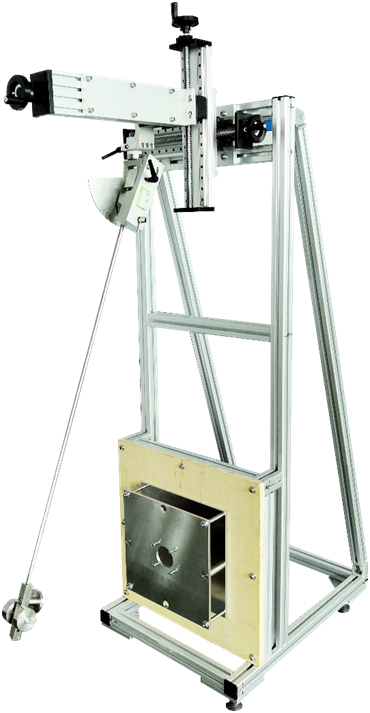

結構及特點

安裝支架座可前后左右調節，沖擊角度可調

使用環境

外型尺寸：約W500*D500*H1500mm；重量：約60kg

主要性能指標

操作方式

手動操作

擺錘沖擊重物

Ф50*16mm；304#不銹鋼制0.25Kg沖擊重物

組合沖擊重物

0.5Kg（低能量）（2個0.25Kg重物）； 1Kg（高能量）（4個0.25Kg重物）

沖擊能量

1～6J（沖擊錘頭可互換）

擺錘砧

Ф50

釋放沖擊角度

25°、35°、36°、42°、47°、52°

試驗夾具

可前后左右移動及90°轉動

擺桿材料

外徑10 mm、壁厚1.0mm的鋼管

擺軸長度

1m，從樞軸到沖擊元件中心距

安裝板

8mm厚不銹鋼板，按客戶指定孔徑及位置制作，標配一套

沖擊高度

776mm，833mm

底板

膠合板

X/Y/Z軸行程

可移動范圍均大于300mm
