GB 1002-2024標準（以下簡稱“新版標準”）于2024年7月24日發布，并將于2025年8月1日實施。其中，關于單相插頭的帶電插銷是否強制要求施加絕緣護套，新版標準是怎么規定的？

法規背景：

• GB 1002的歷次版本情況：

• GB 1002-1967

• GB 1002-1980

• GB 1002-1996

• GB 1002-2008（2017年國標委發布公告將其轉為推薦性國家標準）

• GB/T 1002-2021

• GB 1002-2024（第五次修訂，并轉回為強制性國家標準）

因?yàn)镚B/T 1002-2021標準（以下簡稱“現行標準”）規定插頭的帶電插銷可帶有絕緣護套，并非強制施加，目前也僅有很少一部分產品施加了絕緣護套，再加上增加絕緣護套涉及到產品結構的改動，所以企業普遍關心新版標準對絕緣護套的具體要求，以便提前做產品設計并及時切換產品。

新版標準要求：

新版標準第4.2.2條款-插銷的絕緣護套，對施加護套的具體要求做出了詳細的規定，主要有以下幾個方面：

• 4.2.2.1 插頭的帶電插銷應帶有絕緣護套。從這個條款可以看出，施加絕緣護套是強制性要求了，不再由企業自己選擇。

• 4.2.2.2 & 4.2.2.3對絕緣護套高度，以及去除絕緣護套后插銷本體的寬度和厚度做了具體規定（見如下示意圖），要求相比現行標準更加詳細。

• 舉例說明，對于圖1的插頭（平行兩插），G值為（7-7.5）mm，對于額定電流值≤10A的插頭，t值應不小于1.0mm，w值應不小于5.2mm。

• 4.2.2.4對絕緣護套的顏色做出了規定，具體如下：

• 對不可拆線插頭或可拆線插頭、符合GB/T 2099.3的轉換器，絕緣護套的顏色應為黑色、白色或灰色。

• 對直插式設備的插頭，絕緣護套的顏色可由制造商選擇，但不應是黃色、綠色、或黃綠組合。

• 4.2.2.5規定，帶絕緣護套的插頭的帶電插銷應進行彎折試驗，試驗的目的是為了模擬當插頭被踩踏后，彎曲的插銷被拉直后可能發生的損壞，試驗方法見如下示意圖，進行20個完整的循環，試驗后，插銷不應斷裂。

結論：根據新版標準的要求，對于單相插頭（包括直插式設備）執行新版標準后其帶電插銷均應施加絕緣護套，且護套也應能通過相應量規的檢查。而且新版標準對絕緣護套的技術要求更加詳盡，也增加了相關的安規測試內容。

過渡期規定：

那么，什么時候開始強制執行此要求呢？標準的第6章給出了實施過渡期的規定：

其中第6.2條規定，對于插頭的帶電插銷應帶有絕緣護套(4.2.2)的要求，自本文件實施之日第25個月開始實施，即2027年8月1日。

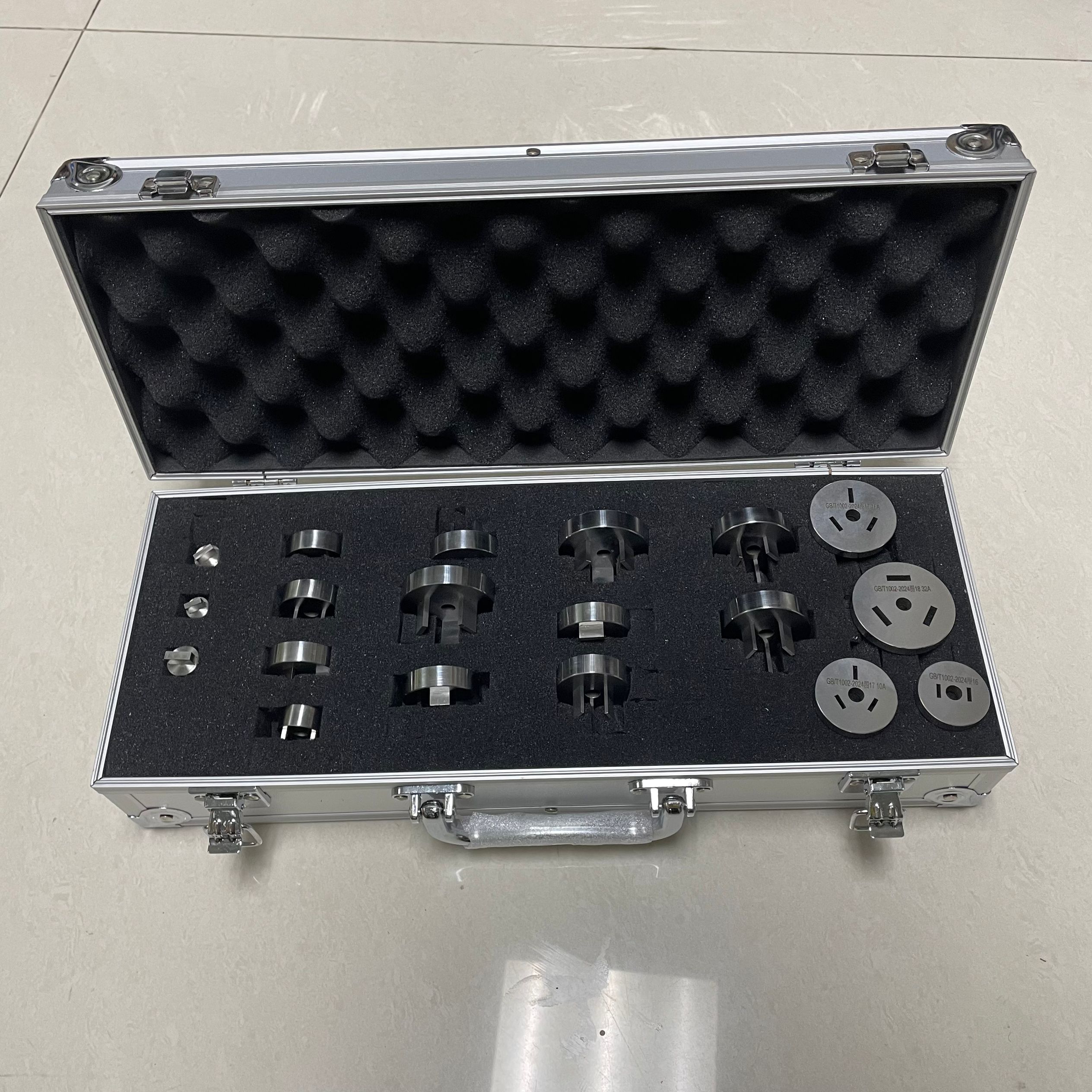

                               GB 1002-2024新國標單相插頭插座量規實物照片

GB/T 1002-2024標準插頭插座量規

產品概述：

本量規符合GB/T 1002-2024標準圖12～圖25規定參數尺寸，用于家用和類似用途單相插頭插座尺寸測量、驗證；

數量：1套共計19件，清單如下表
