耐撞擊能力

橋架應能承受GB/T2423.55-2006中表2規定的碰撞能量為10J的撞擊，撞擊后不應出現影響安全使用的變形和裂紋

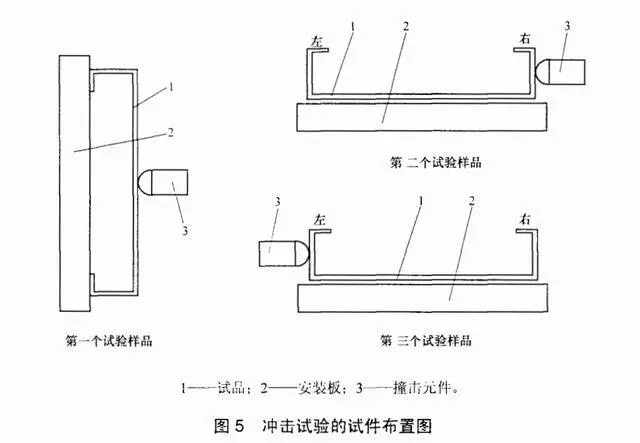

碰撞試驗

以下為GB/T2423.55-2006中關于橋架抗撞擊碰撞試驗的相關介紹。

試驗Eha:擺錘

4.1定義

下列附加的術語和定義條目僅適用于本試驗。

4.1.1

測量點measnringpoint

測量點是指撞擊元件表面的一個標志點。該點是通過擺桿軸線和撞擊元件軸線相交的點作垂直于該二條軸線所構成的平面的垂線與撞擊元件表面的交點(見圖2)。

注1:在一些IEC標準中使用了“檢查點Checkingpoint"這個術語。但本部分未使用，是為了避免與本部分其他

部分的“檢查點Checkpoint”混淆。

注2理論上撞擊元件的重心就應是測量點實際上重心既難以確定也接觸不到。因此對測量點做上述規定。

4. 1.2

跌落高度height of fall

擺錘在釋放時測量點的位置與擺錘在撞擊瞬間測量點的位置間的垂直距離(見圖D1)

4.1.3

等效質量equivalent mass

計算單一擺錘的等效質量，是將擺保持在水平位置，在撞擊方向軸線測得垂直方向的力(單位為牛頓)除以重力加速度。

注:當擺桿的質量是均勻分布時，等效質量等于撞擊元件的組合質量加上擺桿二分之一質量的和。

4.1.4

撞擊元件的組合質 combined mass of the striking element撞擊元件與撞擊元件安裝組件的質量之和。

4.2試驗裝置

試驗裝置主要由上端繞其擺軸可保持在一個垂直平面內擺動的擺錘組成。擺軸軸線在測量點上方1000mm。擺錘由一個剛性的擺桿和一個符合表1要求的撞擊元件組成。

對于較重的體積大的或者難于搬動的試驗樣品可以使用手提式的擺錘進行試驗。根據上述規定，擺軸可以直接固定在試驗樣品上，或者一個活動結構上。在這種情況下，試驗前應保證擺軸處在水平位置;安裝穩固;撞擊點在擺的軸線通過的豎直平面上。

在所有情況下，釋放后的擺只能在重力的作用下下落。421嚴酷度不超過1J的試驗裝置

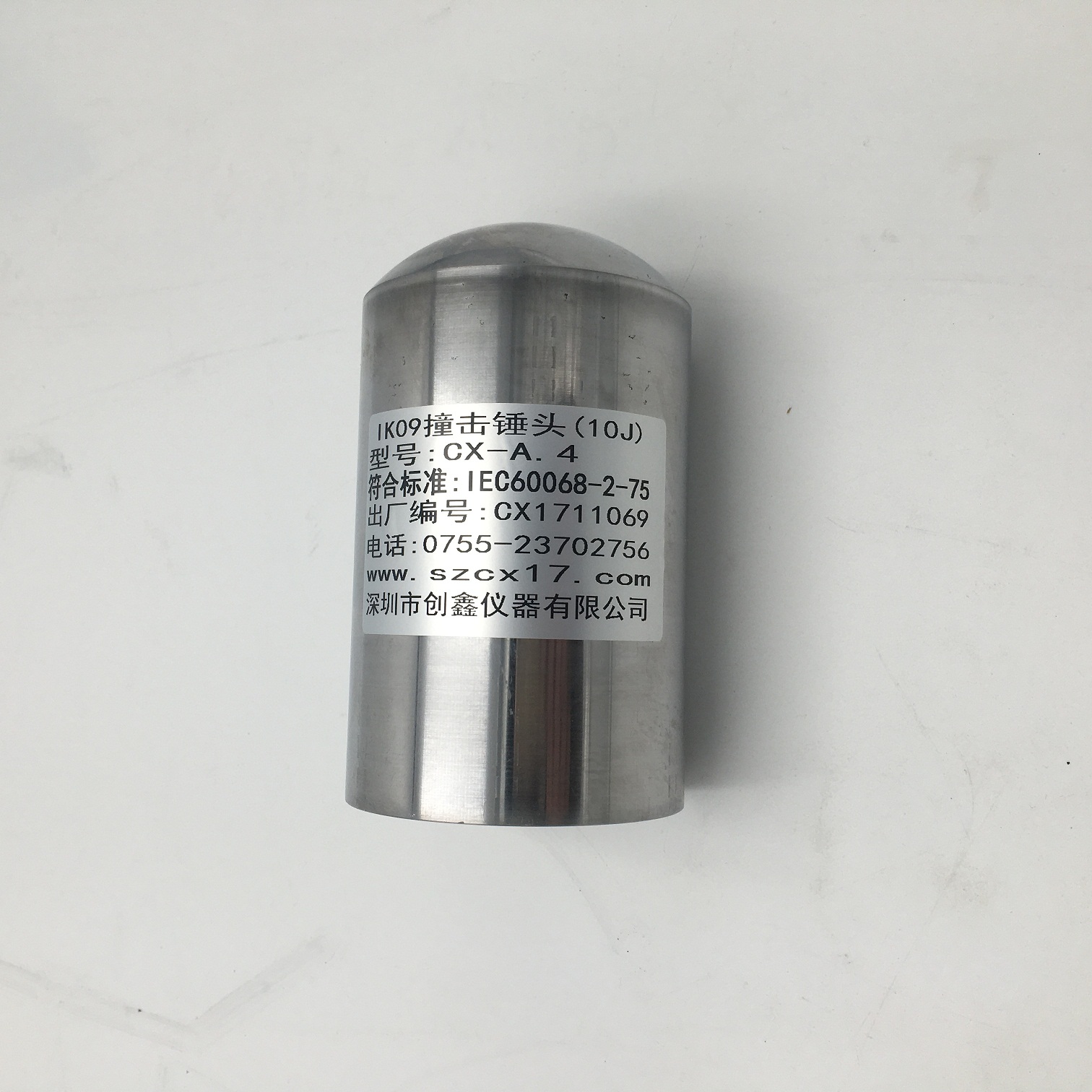

撞擊元件由一個鋼質錘體和一個嵌入其中帶有半球表面的尼龍錘頭組成。組合質量為200g(150g)士1g符合表1等效質量的規定。附錄D提供了試驗裝置的示例。42.2嚴酷度2J及以上的試驗裝置

擺桿的質量與撞擊元件的組合質量比不應大于02，撞擊元件的重心應盡可能與擺桿軸線重合。注有一些特殊的方案將繩索代替擺桿以及將鋼球代替撞擊元件由于鋼球不符合本部分規定的撞擊元件的幾何尺寸而不推薦使用。

4.3跌落高度

為了產生撞擊嚴酷度所需的能量，表2給出了擺錘的等效質量和跌落高度間的關系。

4.4試驗

為了避免因反彈產生的二次撞擊，在初次撞擊后可用抓住撞擊元件而非擺桿的方法制動。以避免擺桿變形。
