IpX5與IPX噴水試驗的區別
1IPX 5
方法名稱:噴水試驗
試驗設備:噴嘴的噴水口內徑為 6.3mm
試驗條件:使試驗樣品至噴水口相距為 2.5m ~ 3m ，水流量為 12.5 L/min (750 L/h)
試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 3 min
2IPX 6
方法名稱:強烈噴水試驗;
試驗設備:噴嘴的噴水口內徑為 12.5 mm
試驗條件:使試驗樣品至噴水口相距為 2.5m ~ 3m ，水流量為 100 L/min (6000 L/h)
試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min(不包括安裝面積)最少 3 min
IPX5-IPX6噴水試驗設備有三種：分體式，箱式，頂噴式

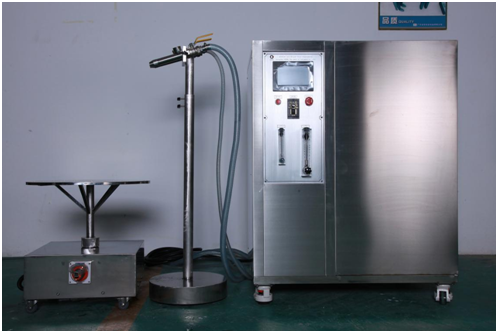

IPX56噴水試驗機
試驗標準：
符合 IEC60529:2001，GB4208-2017《外殼防護等級(IP 代碼)》條款及 GB7000.1《燈具第一部分：一般要求與試驗》條款要求；
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1、分體式結構，安全可靠。
2、設備機架、試樣轉臺全部采用優質鋁合金及SUS304#不銹鋼板制作，確保長時間使用不生銹。
3、轉臺電器部分全密封，有效防止進水漏電。
4、轉臺使用調速電機，速度在標準范圍內無級可調，并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。
5、噴水流量通過流量計調整，手動調節。
6、噴嘴：依照IEC60529之規格承制
7、，電器元件全部采用如LG、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
8、自帶水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警監測，有效防止水泵缺水干轉而損壞。
9、測試時間通過時間繼電器控制，簡單實用；可設定：0-999min（可調），測試完成后，自動停機。
10、IPX5和IPX6一鍵轉換，一鍵啟動，自動停機，簡單智能。
技術參數：
|
序號 |
型號 |
CX-IPX56AS |
|
1 |
控制系統 |
（觸控式）7"威綸觸摸屏+松下PLC |
|
2 |
設備外尺寸 |
約L1026*D776*H1645（含腳輪） |
|
3 |
貯水箱容積 |
520L，尺寸約700×500×1500(mm)，304不銹鋼 |
|
4 |
IPX5噴水孔徑 |
6.3 |
|
5 |
IPX6噴水孔徑 |
12.5 |
|
6 |
IPX5噴水流量（L/min） |
12.5±0.625 |
|
7 |
IPX6噴水流量（L/min） |
100±5L/min |
|
8 |
水壓（Mpa） |
按規定水流量調節 |
|
9 |
流量控制 |
采用帶調節轉子流量計實現手動調節流量 |
|
10 |
噴水距離 |
2.5*3米(試驗人員控制) |
|
11 |
噴槍固定方法 |
手持式 |
|
12 |
水泵 |
廣州凌霄不銹鋼多級泵 |
|
13 |
水路材料 |
不銹鋼+PPR水管焊接 |
|
14 |
轉臺直徑 |
￠600 |
|
15 |
轉臺負載電源 |
AC220V |
|
16 |
材質 |
SUS304#不銹鋼板 |
|
17 |
保護裝置 |
漏電、缺水、短路 |
|
18 |
電源（V） |
380V |
|
19 |
功率（KW） |
3 |
|
20 |
符合標準 |
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX5、IPX6) |
