一、設備簡介：

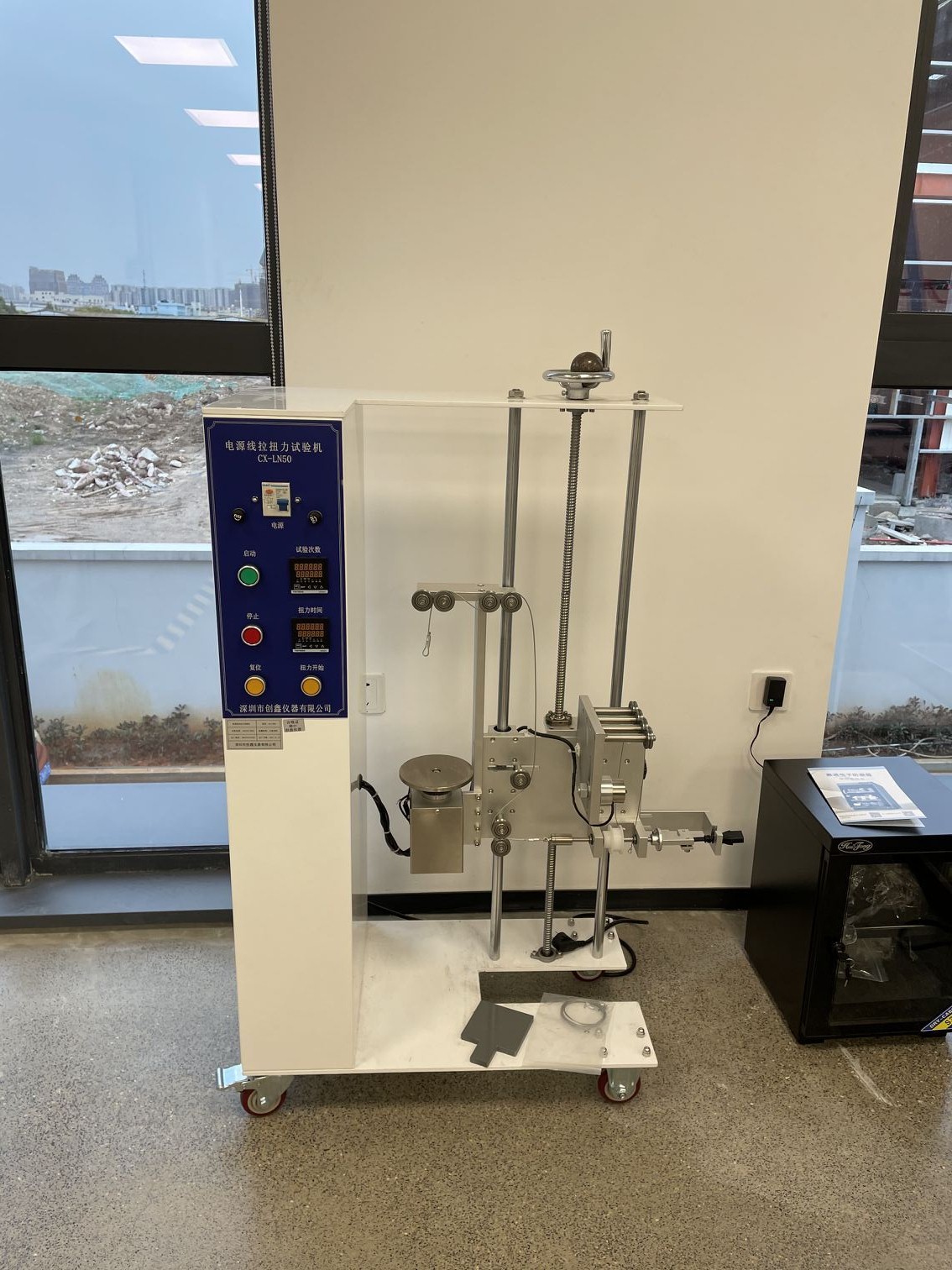

本試驗機依據IEC335-1、GB2099.1、GB4706等標準，用于測試家用及類似用途電器的扭力試驗，電源線夾緊裝置是否牢固而設計的。本機采用電機推拉規定的砝碼重量所產生的力，對被試樣品的電源線進行拉力試驗。考慮到電器產品的電源出線的位置各有不同，本機在結構上將電機裝在有一個活動套的立柱止，而立柱又裝在有四個輪子的底座上，工作頭上下左右位置的調節十分方便。
二、設計依據:

該機設計參照中華人民共和國標準IEC335-1、GB2099.1、GB4706

三、試驗臺結構及工作原理：

試驗力采用砝碼加載拉力裝置、可平移調整位置的聯結支架和PLC+人機界面控制組成。

●加載拉力裝置：

本裝置電機、減速機、驅動支架、安裝夾具等組成。帶動規定砝碼重量左右移動，可實現拉力輸出。

●加載扭力裝置：

本系統根據力和力臂關系使用砝碼和一定力臂的組成。

四、試驗機功能及試驗方法：

①用拉力軸的基準面按標準狀態裝試件出線處。

②按一定的方向?qū)﹄娫淳€施加以預加力，同時計時并計一次數，然后退回到原始狀態。

五、技術參數：

1.精度等級：0.5級；

2.拉力負荷：30、60、80、100N

3.有效拉伸長度：100mm（可按要求定做）；

4.試臺升降裝置：電動調節升降

5.試驗次數：1-999999次，任意設定

6.扭力計時：在線實時顯示

7.  扭力值：0.1、0.25、0.35N.m

8.主機尺寸：650×350×1100mm；

9.供電電源：220V 50HZ
