GB4943.1插頭力矩試驗裝置的使用方法
一、產品概述插頭力矩試驗裝置依照GB4943.1.IEC62368-1,IEC60884-1、IEC60335-1等標準要求設計制作，用于檢測帶有插銷的直插式設備在正常使用時對插座產生的機械應力是否在規定范圍之內。二、試驗原理：本試驗設備平衡臂圍繞距輸出插座的插合面后8㎜處、通過輸出插座插孔中心線的水平軸線旋轉。在試樣未插合時，平衡臂處于平衡狀態，輸出插座的插合面處于垂直位置。在試樣插合后，為維持輸出插座插合面處于垂直平面內而對輸出插座施加的力矩通過平衡臂上砝碼的位置來確定。此力矩不應超過0.25Nm。三、技術參數1、接觸面與軸心面距離：8mm2、力臂：0-200mm3、砝碼2.5N及1N 1個，可實現0.25N力矩及其他力矩
4、配置：插座（適合GB、BS插頭使用）、 UL插座及澳洲插座各一個。
一、 裝置的使用方法
1、 試樣的安裝
l 選擇適當的插座夾具安裝固定。
l 選擇適當的配重砝碼置零并調好水平狀態。
l 試樣應盡量插入插座夾具并固定。
2、 力矩測量
移動配重砝碼，直到力臂再次保持水平狀態。
力矩公式：刻度值（m）X砝碼(N)

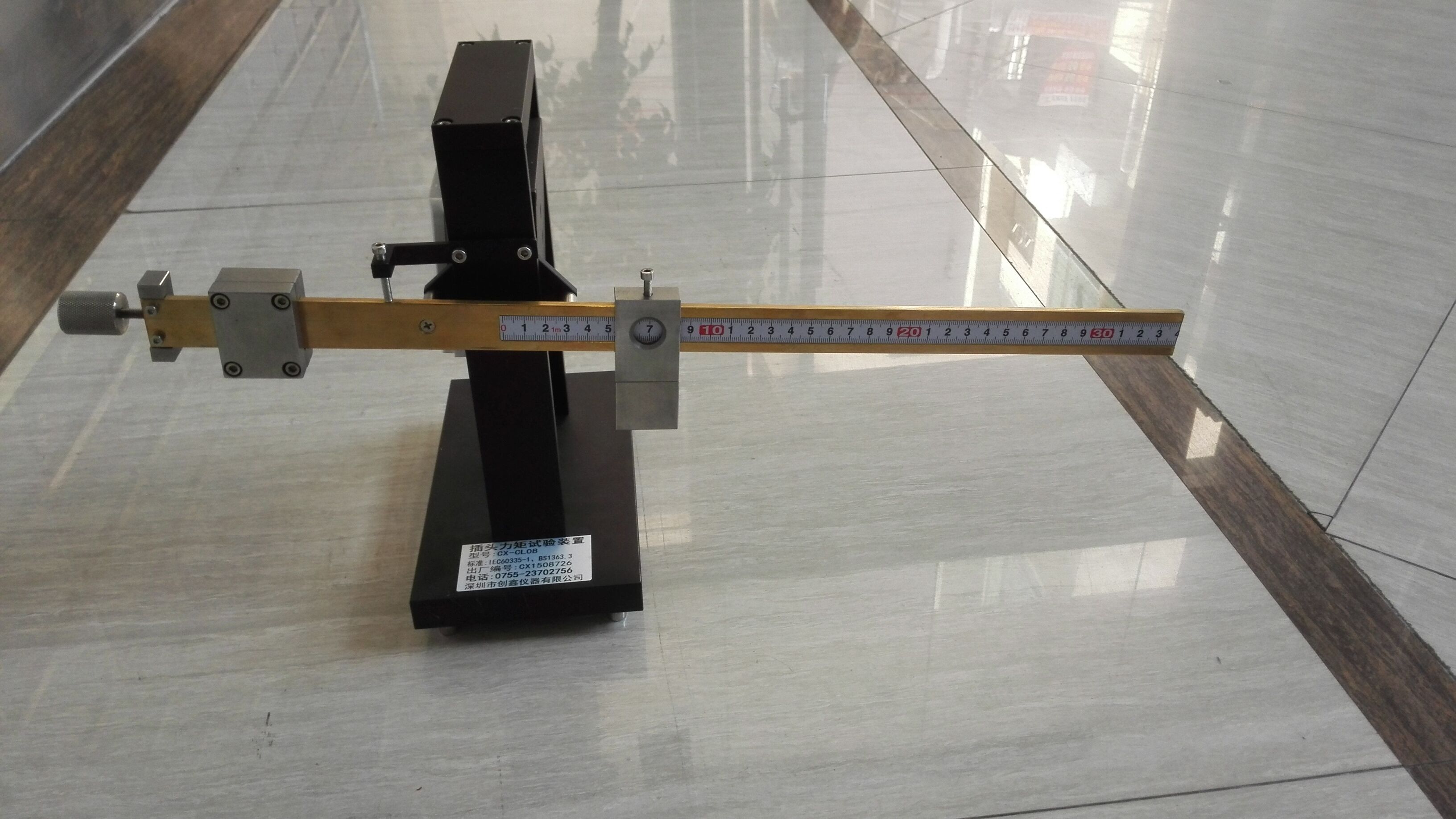

右圖所示力矩值:0.01m X 1N = 0.01Nm
