我們在生活中的各種電器件要求中經常會看到防護等級要達到IP54、IP67、IP69、IPXXB、IPXXD等要求，防護等級IP（Ingress Protection）后面的數字和字母分別代表什么意思呢？是不是數字越大越好？滿足大數字的要求就一定能滿足小數字的要求么？

1.防塵等級

2.防水等級

3.防觸電等級

1. 防塵等級

防護等級IP（Ingress Protection）后面的第一位數字是表示電氣設備外殼對固體入侵的防護能力，即防止灰塵等外物侵入的等級。該標準由國際電工委員會（IEC）起草并定義在IEC 60529標準中。數字范圍從0到6，數字越大表示防護等級越高。


 0：無防護/沒有專門防護；
        1：防止直徑大于50mm的固體進入；
        2：防止直徑大于12.5mm的固體進入（如手指）；
        3：防止直徑大于2.5mm的固體進入（如工具、電線）；
        4：防止直徑大于1mm的固體進入（如蚊蠅等小飛蟲）；
        5：防塵，但并非完全防止灰塵進入，灰塵進入量不妨礙設備正常運行；

 6：塵密，不允許灰塵進入（完全防塵）。

2. 防水等級

防護等級IP（Ingress Protection）后面的第二位數字是表示電氣設備外殼對液體入侵的防護能力，即防濕氣、防水侵入的密閉程度。數字范圍從0到9，一般認為8以下數字越大表示防護等級越高。

0：無防護/沒有專門防護；

1：防止垂直滴水侵入，垂直滴下的水滴不應引起損害；

2：外殼傾斜15°范圍內，仍能有效防止垂直滴水侵入；

3：防止雨水或與垂直面夾角小于60°的范圍內淋水侵入；

4：防止任何方向飛濺而來的水侵入；

5：防止噴射水流侵入，噴嘴從任何方向噴射到外殼上的水不應產生有害影響；

6：防止強力噴射水流侵入，從任何方向以強力水流噴射到外殼上的水都不會產生有害影響；

7：防護短時浸水（如電氣設備浸入1米深的水中，持續一分鐘）；

8：防護長期浸水或連續浸水侵入的影響，設備能夠持續浸沒在水下并維持正常工作。

9：表示設備外殼能夠承受高溫高壓噴水的測試，這意味著設備的外殼能夠抵御來自各個方向的高溫高壓噴水，而不會對設備造成任何有害影響。

IP65表示該設備可以完全防止灰塵進入，并防止噴射級水流對設備造成影響。因此，IP65級的防護設備可安裝于戶外，不用擔心日常的風吹日曬對設備造成影響。

例如：IP21表示該設備可以防止直徑大于12.5mm的固體（如手指）進入，并防止垂直滴水侵入。這通常是室內戶用電氣設備的最低防護等級要求。我們在汽車電器件要求中經常會看到防護等級要達到IP54、IP67、IP69、IPXXB、IPXXD等要求，防護等級IP（Ingress Protection）后面的數字和字母分別代表什么意思呢？是不是數字越大越好？滿足大數字的要求就一定能滿足小數字的要求么？

也就是說，由于測試方式和測試環境不同，支持 IP69，不代表支持 IP68（但一般來說，IP68 防塵防水是可以向下兼容的，支持 IP68，一般默認支持 IP67、IP66、IP54。因為 IP68 和更低標準的測試環境比較接近）。

另外，即使兩款電氣設備都支持 IP68 防塵防水，它們的 IP68 可能也會有優良之分。這是因為在測試標準中，只要求產品在 0.15-1m 深水里浸水 30 分鐘后依然能夠正常使用，就認為這款產品的防水等級達到了IPX7這個標準。

然后，試驗條件由生產廠和試驗機構協商，防水等級只需要超過 7 這個標準（一般都是提高水深），就可以認為這款產品達到了 IPX8的防水等級。

也就是說IPX8沒有統一的標準，同樣是8級防水，可能有的是2m防水，有的是20m防水。

9級防水特別適用于那些需要在惡劣環境下工作的設備，如潛水裝備、航空電子設備、醫療器械等。潛水裝備需要防水等級9來確保潛水人員的安全，航空電子設備需要承受降雨和濕氣的考驗，而醫療器械則需要防水能力以確保在醫療操作過程中不會因液體進入而受損。此外，防水等級9的設備和產品還廣泛應用于海洋科研設備、軍事防水設備等領域，以確保在極端環境下的可靠性和安全性。

3. 防觸電等級

防護等級IP（Ingress Protection）后面的第三位字母是表示電氣設備對人員防護的能力，一般表示防止人員觸電的能力，由A、B、C、D四個字母組成。

A：防止直徑大于50mm的固定異物（如手背）侵入設備內；

B：防止直徑大于12mm的固定異物（如手指）侵入設備內；

C：防止直徑大于2.5mm的固定異物（如螺絲刀等工具）侵入設備內；

D：防止直徑大于1.0mm的固定異物（如金屬線）侵入設備內。

在防觸電保護中，可能會省略前二個數字，直接使用IPXXB或IPXXD的形式。

IPXXB：當IP等級表示為IPXXB時，它特指防止手指侵入內部觸及帶電部件的防護等級。這種防護等級主要關注于防止人體（特別是手指）觸及設備內部的帶電或危險部件，從而避免觸電或其他傷害。

IPXXB防護等級廣泛應用于需要防止手指接觸危險部件的電氣設備中，特別是在高壓電安全領域，如電動汽車的充電插座、高壓部件等。

IPXXB防護等級的測試通常使用標準試驗指進行。這種試驗指模擬人的手指，具有特定的直徑和長度（如直徑12mm，長度80mm），并能在一定角度內彎曲。測試時，將試驗指接近設備的外殼開口處，觀察其是否能觸及內部的危險部件。

外殼的開口尺寸、形狀和位置都必須經過精心設計，以確保在正常使用和可預見的誤用情況下，手指都無法接觸到危險部件。

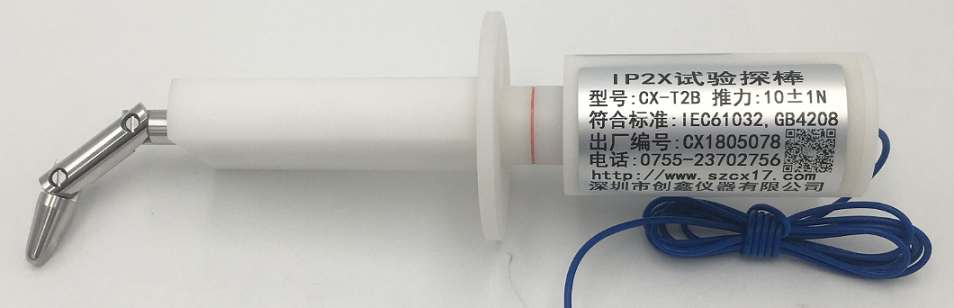

IPXXB試驗指實物照片如下：

IPXXD：當IP等級表示為IPXXD時，它特指防止人體手持金屬絲觸及帶電部件的防護等級。

IPXXD主要用于檢驗防止人體觸及危險部件的試具，也用于防止手持金屬絲觸及的防護檢驗。它確保在特定條件下，帶電部件與可能觸及的物體之間有足夠的安全距離。

IPXXD等級并不直接表示外殼的防塵和防水能力，而是專注于電擊防護。

IPXXD通過特定的測試探棒（通常是尼龍手柄+探針），模擬人體或手持金屬絲對帶電部件的接觸，以檢驗外殼的防護性能。
探棒長度：通常為100mm，這是為了確保測試能夠覆蓋到可能觸及的帶電部件。
探棒直徑：1mm，細長的探棒設計可以模擬細小物體的接觸，如手持金屬絲。
檔球直徑：35mm（在某些情況下可能有所差異），檔球用于限制探棒進入外殼的深度，并確保測試的準確性。
推力：可訂制帶1±0.1N推力，這有助于模擬實際使用中的接觸力度。

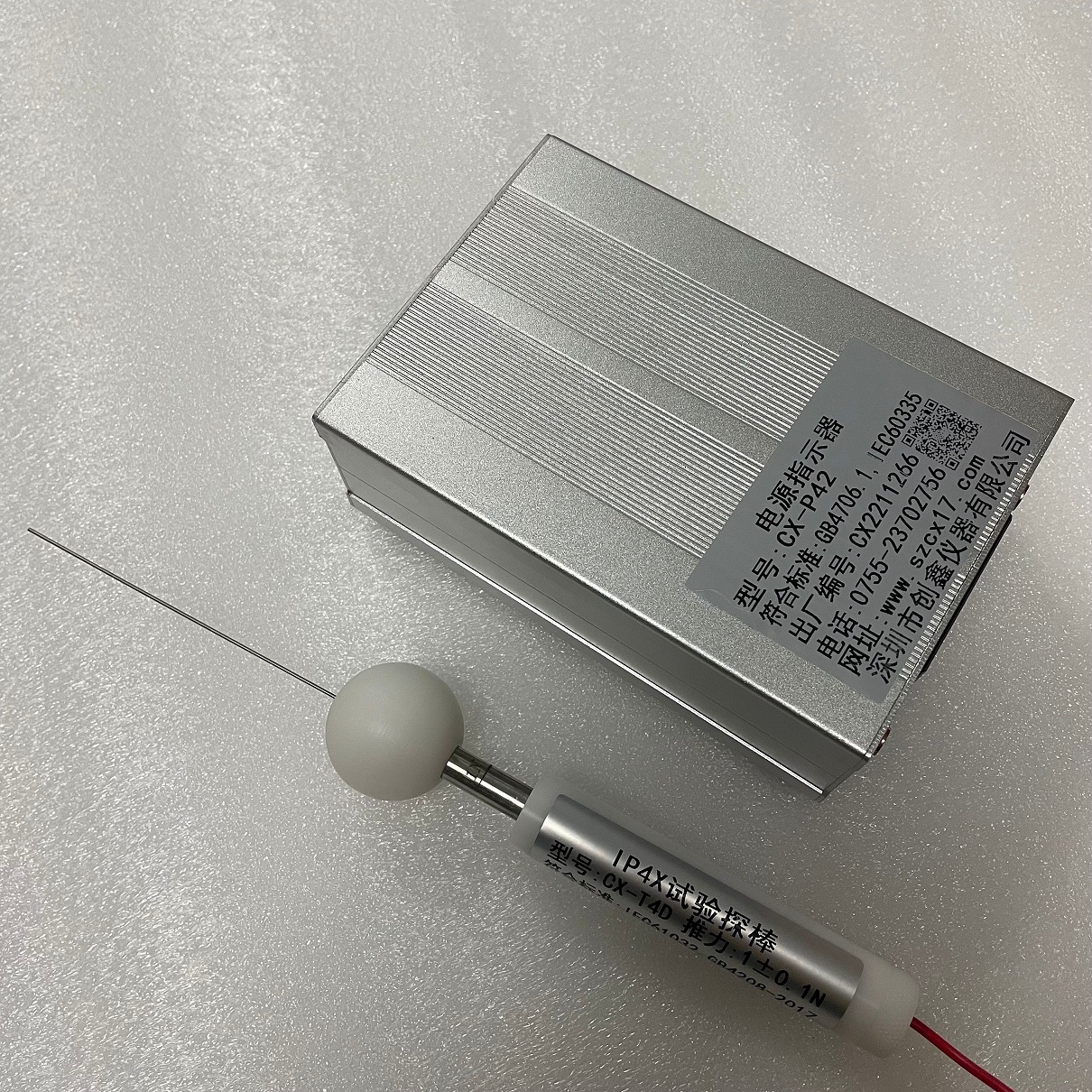

IPXXD試驗探針實物照片如下：
