GB/T4208-2017標準IP防護等級試具

用在戶外產品需具備嚴格的密封工藝，防止水滴進入，灰塵進入電路部件，導致產品的功能喪失或損壞，放置固體異物進入危險帶電部件，確保產品能安全有效的運行和工作。避免經濟損失或人員危害。

為了對電氣設備外殼的防護能力進行驗證，國內使用的設備常采用GB/T 4208-2017外殼防護等級(IP代碼)，等同采用的國際標準IEC 60529-2013）標準對設備進行檢測試驗。

IP防護等級測試目的：

1、防止人體觸及或接近外殼內部的帶電部分，防止固體異物進入外殼內部；

2、防止水進入外殼內部達到有害程度；

3、防止潮氣進入外殼內部達到有害程度。

GB/T4208-2017外殼防護等級（IP代碼）試驗規定了多種類型戶外電氣設備的防護等級，IP代碼的標識、試驗樣品、試驗設備、試驗方法、最低接受條件，但是對于IP代碼被采用的程序和方法，各類產品最低IP代碼等級、用于外殼外部的運動部件的防護等細節需要在相關的產品標準規定。

 IP防護等級測試主要是由兩個數字所組成,第1個數字表示電器防塵、防止外物侵入的等級,第2個數字表示電器防濕氣、防水侵入的密閉程度,數字越大表示其防護能力越好，同時測試也相對嚴苛。

第一位數字：防塵試驗

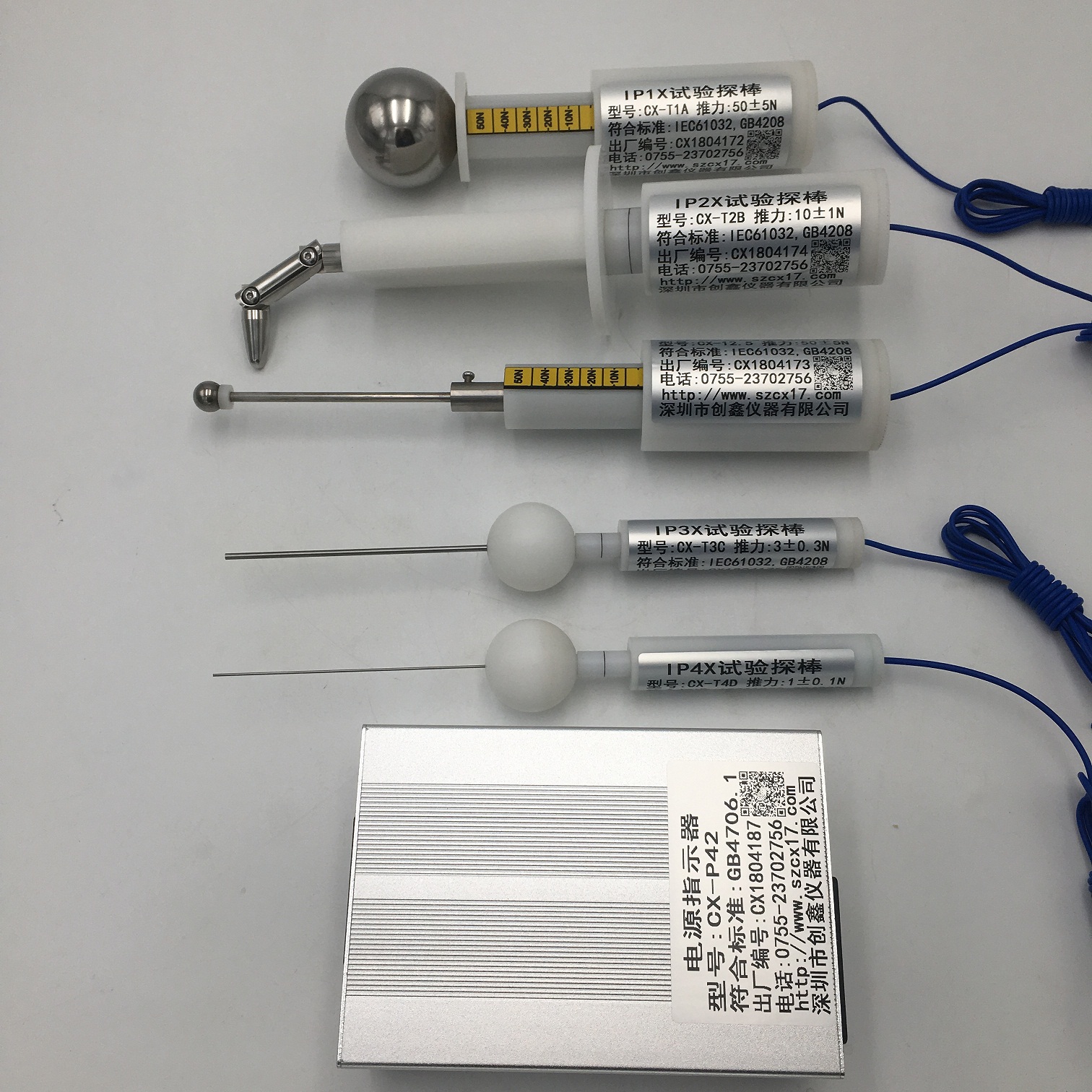

IP1X:代表直徑為50mm的球形試具無法進入空隙進入產品內部；
IP2X:代表直徑為12.5mm的球形物體無法透過產品空隙；
IP3X:代表直徑2.5mm的物體試具無法透過產品空隙；
IP4X:直徑為1mm的金屬線不能透過產品空隙并影響危險部件；
IP5X:放置于沙塵箱中，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定負荷標準要求；
IP6X:產品需抽負壓，放置沙塵箱中，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；

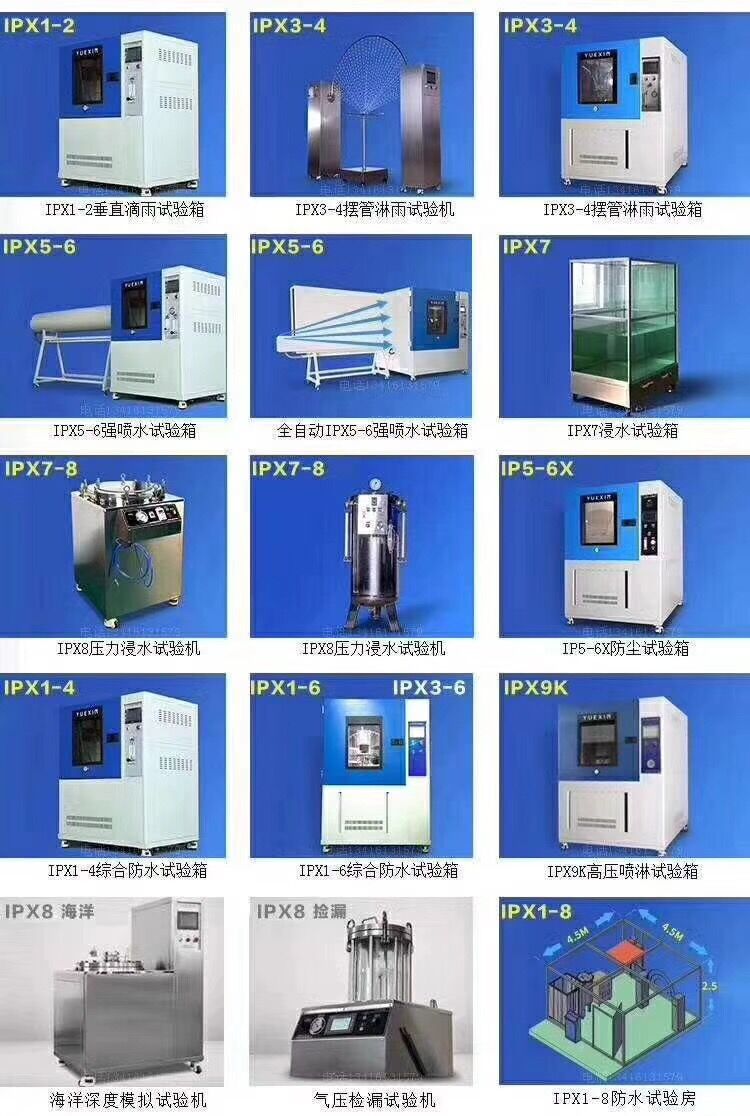

第二位數字：防水試驗
IPX1:代表垂直滴水，垂直方向滴水沒有影響，水流量1mm/min,試驗10min;
IPX2：15度滴水，當外殼的各垂直面在15度范圍內傾斜，垂直滴水應無有害影響,水流量為3mm/min,每個傾斜位置2.5min；
IPX3：淋水試驗，各垂直面在60度范圍內淋雨，無有害影響,水流量10L/min,試驗時間10min；
IPX4：濺水，向外殼各方向濺水無影響,各垂直面在180度范圍內淋雨,水流量10L/min,試驗時間10min；
IPX5：噴水，向外殼各方向噴水無影響,水流量12.5L/min,試驗時間3min；
IPX6：猛烈噴水，向外殼各方向強烈噴水無有害影響，水流量為100L/min,試驗時間為3min；
IPX7：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度,放置于一個潛水箱中，

一般深度1米，試驗時間為30min；

IPX8：連續浸水，生產廠和用戶協商浸水的深度和時間。
