符合標準及條款

GB/T2099.1-2021《家用和類似用途插頭插座第1部分：通用要求》第23.4條款

GB3883.1-2008《手持式電動工具的安全第一部分：通用要求》第24.12條款

GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第23.3及25.14條款

試樣范圍、用途、原理、結構及使用環境

試樣及限制

不可拆線電源插頭（或端子）和不可拆線移動式插座；工作時需要移動的帶電源軟線的家用電器（如電熨斗）；手持式電動工具；銅皮軟線

試驗用途

用于檢測家用電器電源軟線在進入器具部分的耐彎曲性能，驗證其可靠性能

測試原理

利用電機驅動轉盤轉動，對軟線施加負載并通額定電壓，使試樣在一定速率及角度下實現左右彎曲動作，達到次數或者軟線斷裂無信號自動停機

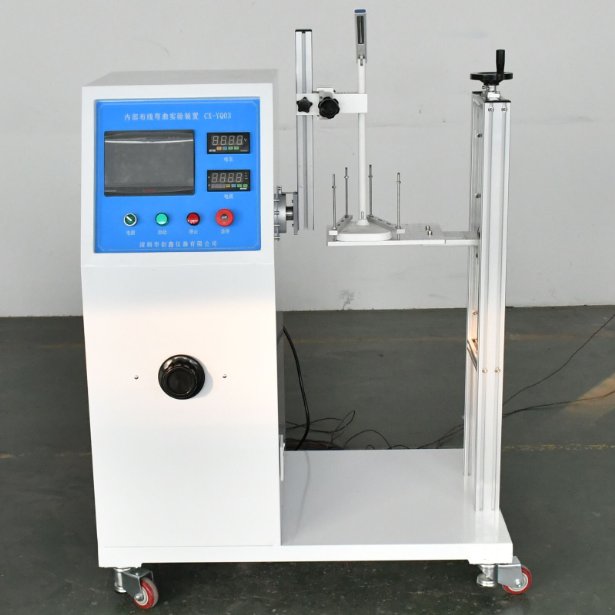

設備結構

設備采用伺服電機驅動，大尺寸試樣安裝鋁盤，可實現夾持試樣時使擺動軸線與軟線進入器具點盡可能重合，從而達到軟線和負載做最小的橫向位移。

設備外形尺寸：約：800×800×1300（mm） W×H×D，設備重量：130kg

使用環境

電源：AC220V±10%/50-60Hz，功率0.3KW

性能指標

測試工位

單工位

電氣控制方式

PLC智能集成控制、7寸人機觸摸界面操作

驅動方式

伺服電機驅動

試樣夾持方式

機械裝夾，夾持點位置可調

彎曲角度

0-360°任意可調（可預置±30°、±45°、±60°、±90°）

彎曲方向選擇

 單向初始左轉      單向初始右轉     雙向初始左轉        雙向初始右轉

彎曲速率

0-60次/min，變頻調速

彎曲次數

0~999999可預置，默認25次

負載砝碼

5N,10N/內部導線不含砝碼

負載電源

負載電壓0-250V可調，電流顯示

試驗支架

電源線彎曲不含支架/內部導線彎曲配升降支架

測試判斷

根據電流是否導通給出的信號判斷
