耐壓測試儀使用說明與操作方法
耐壓測試儀 (全數顯,帶遙控)主要技術參數
測試電壓(AC)：0-5kv±5% (DC)0-5kv±5%
漏電流(AC)：0-2/20mA±5% (DC):0-2/10mA±5%
定時(S)：0-99秒；手動控制
輸出功率(Pmax):100VA
（2）設定“漏電流”值：按下開關“15”，調節“漏電流預置”電位器“14”將“漏電流”預置在所需值。
（3）連接被測件：根據被測件的需要，將測試線和被測件連接好。
（4）“定時測試”：將定時開關“17”置在“定時”位置，調節定時撥盤開關，設定所需的定時時間，然后按下“啟動”開關，并調節“電壓調節”旋鈕使輸出電壓至所需值。
（5）“手動測試”：將定時開關“17”置在“定時”位置，按下“啟動”開關即可。
（6）在測試過程中，如果檢測到的“漏電流”值超過設定的“漏電流”預置值時，儀器會自動報警并切斷輸出電壓。這時只要按下“復位”開關即可，儀器重新回到待測狀態。
（7）如果檢測到的“漏電流”沒有超過設定值，則定時時間到或按下“復位”開關后，儀器回到待測試狀態。
（8）遙控測試： 將遙控測試棒上的五芯插頭插入儀器上的插座內， 按下測試棒上
的開關即可進行測試。注意：在使用遙控測試棒測試時，儀器的定時功能無效。
測試舉例：
測試條件：測試電壓AC:3000V，測試漏電流大值AC:1.5mA,定時時間:60 秒。

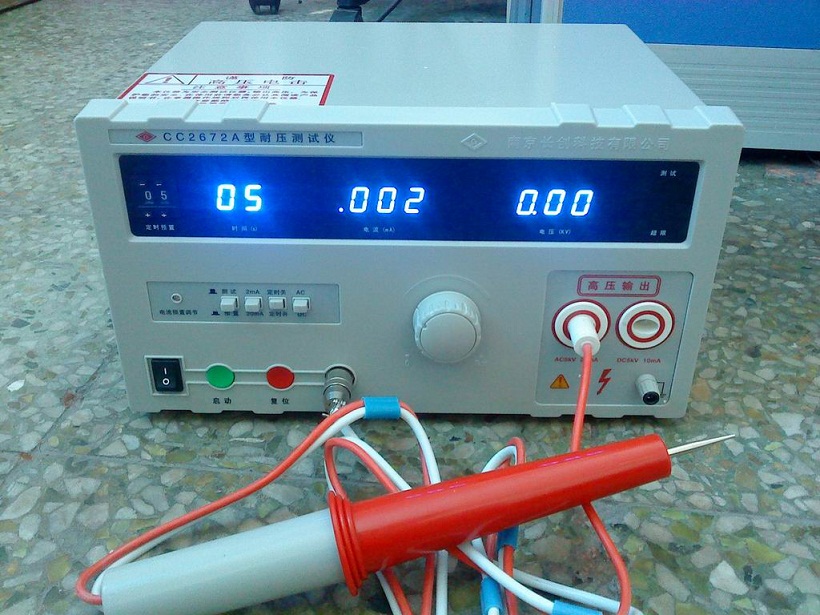

測試儀器：2672A 型耐壓測試儀
測試步驟：
1、檢查儀器的“電壓調節”旋鈕是否逆時針旋轉到底，如沒有，則將它旋轉到底。
2、將儀器的電源線插好，并打開儀器電源開關。
3、選擇合適的電壓量程：將電壓量程開關設置在“5kV”位置。
4、選擇合適的交直流電壓量擋：將“AC/DC”開關設置在“AC”位置。
5、選擇合適的漏電流量程：將漏電流量程開關設置在“2mA”擋位置。
6、預制漏電流值：按下“漏電流預置開關”，將其設置在“預置”位置，然后，調節“漏電流預置”電位器，至漏電流表上的電流值為“1.500”mA。調節好后將此開關彈起，使其在“測試”位置。
7、定時時間設置：將“定時/手動”開關設置在“定時”位置，調節定時撥盤開關并將其設置在“60”秒。
8、將高壓測試棒插入儀器的交流電壓輸出端，另一根黑色線的掛鉤和儀器的黑色接線端子（地線端）接好。
9、將高壓測試棒、地線和被測試設備連接好（如果測試的是儀器，一般的連接方法是：黑色夾子（地線端）接被測件電源線插頭的接地端，高壓端接插頭的另一端（L 或N）。注意，被測件要放在絕緣的工作臺面上。
10、檢查儀器設置和連接無誤后開始進行測試。
11、按下儀器的“啟動”開關，緩慢調節“電壓調節”旋鈕開始升壓，在電壓表上觀察電壓值至“3.00”kV。
此時在漏電流表上的電流值也在上升，如在電壓上升過程中漏電流值超過設定值（1.5mA），儀器會自動報警并切斷輸出電壓，說明該被測件不合格，按下“復位”開關使儀器恢復到起事狀態。如漏電流未超過設定值，則定時時間到后儀器自動復位，表示該被測件合格。
12、使用“遙控測試”方法：將遙控測試棒上的五芯航—空插頭插入儀器上的“遙控”測試端，按下測試棒上的開關（要按住）即開始測試，松開后既是復位。如發生超漏現象，儀器會自動復位。
13、要注意的是在使用遙控棒測試時，定時是不起作用的。同樣，用戶使用外控開關來控制儀器時，如果是腳踏試強制開關，則定時也不起作用。
測試電壓(AC)：0-5kv±5% (DC)0-5kv±5%
漏電流(AC)：0-2/20mA±5% (DC):0-2/10mA±5%
定時(S)：0-99秒；手動控制
輸出功率(Pmax):100VA
變壓器容量：500VA
操作方法
（1）接通電源：確定“電壓調節”旋鈕已置“0”位，然后打開電源開關。（2）設定“漏電流”值：按下開關“15”，調節“漏電流預置”電位器“14”將“漏電流”預置在所需值。
（3）連接被測件：根據被測件的需要，將測試線和被測件連接好。
（4）“定時測試”：將定時開關“17”置在“定時”位置，調節定時撥盤開關，設定所需的定時時間，然后按下“啟動”開關，并調節“電壓調節”旋鈕使輸出電壓至所需值。
（5）“手動測試”：將定時開關“17”置在“定時”位置，按下“啟動”開關即可。
（6）在測試過程中，如果檢測到的“漏電流”值超過設定的“漏電流”預置值時，儀器會自動報警并切斷輸出電壓。這時只要按下“復位”開關即可，儀器重新回到待測狀態。
（7）如果檢測到的“漏電流”沒有超過設定值，則定時時間到或按下“復位”開關后，儀器回到待測試狀態。
（8）遙控測試： 將遙控測試棒上的五芯插頭插入儀器上的插座內， 按下測試棒上
的開關即可進行測試。注意：在使用遙控測試棒測試時，儀器的定時功能無效。
測試舉例：
測試條件：測試電壓AC:3000V，測試漏電流大值AC:1.5mA,定時時間:60 秒。
測試儀器：2672A 型耐壓測試儀
測試步驟：
1、檢查儀器的“電壓調節”旋鈕是否逆時針旋轉到底，如沒有，則將它旋轉到底。
2、將儀器的電源線插好，并打開儀器電源開關。
3、選擇合適的電壓量程：將電壓量程開關設置在“5kV”位置。
4、選擇合適的交直流電壓量擋：將“AC/DC”開關設置在“AC”位置。
5、選擇合適的漏電流量程：將漏電流量程開關設置在“2mA”擋位置。
6、預制漏電流值：按下“漏電流預置開關”，將其設置在“預置”位置，然后，調節“漏電流預置”電位器，至漏電流表上的電流值為“1.500”mA。調節好后將此開關彈起，使其在“測試”位置。
7、定時時間設置：將“定時/手動”開關設置在“定時”位置，調節定時撥盤開關并將其設置在“60”秒。
8、將高壓測試棒插入儀器的交流電壓輸出端，另一根黑色線的掛鉤和儀器的黑色接線端子（地線端）接好。
9、將高壓測試棒、地線和被測試設備連接好（如果測試的是儀器，一般的連接方法是：黑色夾子（地線端）接被測件電源線插頭的接地端，高壓端接插頭的另一端（L 或N）。注意，被測件要放在絕緣的工作臺面上。
10、檢查儀器設置和連接無誤后開始進行測試。
11、按下儀器的“啟動”開關，緩慢調節“電壓調節”旋鈕開始升壓，在電壓表上觀察電壓值至“3.00”kV。
此時在漏電流表上的電流值也在上升，如在電壓上升過程中漏電流值超過設定值（1.5mA），儀器會自動報警并切斷輸出電壓，說明該被測件不合格，按下“復位”開關使儀器恢復到起事狀態。如漏電流未超過設定值，則定時時間到后儀器自動復位，表示該被測件合格。
12、使用“遙控測試”方法：將遙控測試棒上的五芯航—空插頭插入儀器上的“遙控”測試端，按下測試棒上的開關（要按住）即開始測試，松開后既是復位。如發生超漏現象，儀器會自動復位。
13、要注意的是在使用遙控棒測試時，定時是不起作用的。同樣，用戶使用外控開關來控制儀器時，如果是腳踏試強制開關，則定時也不起作用。
