各種標準跌落測試木板的要求

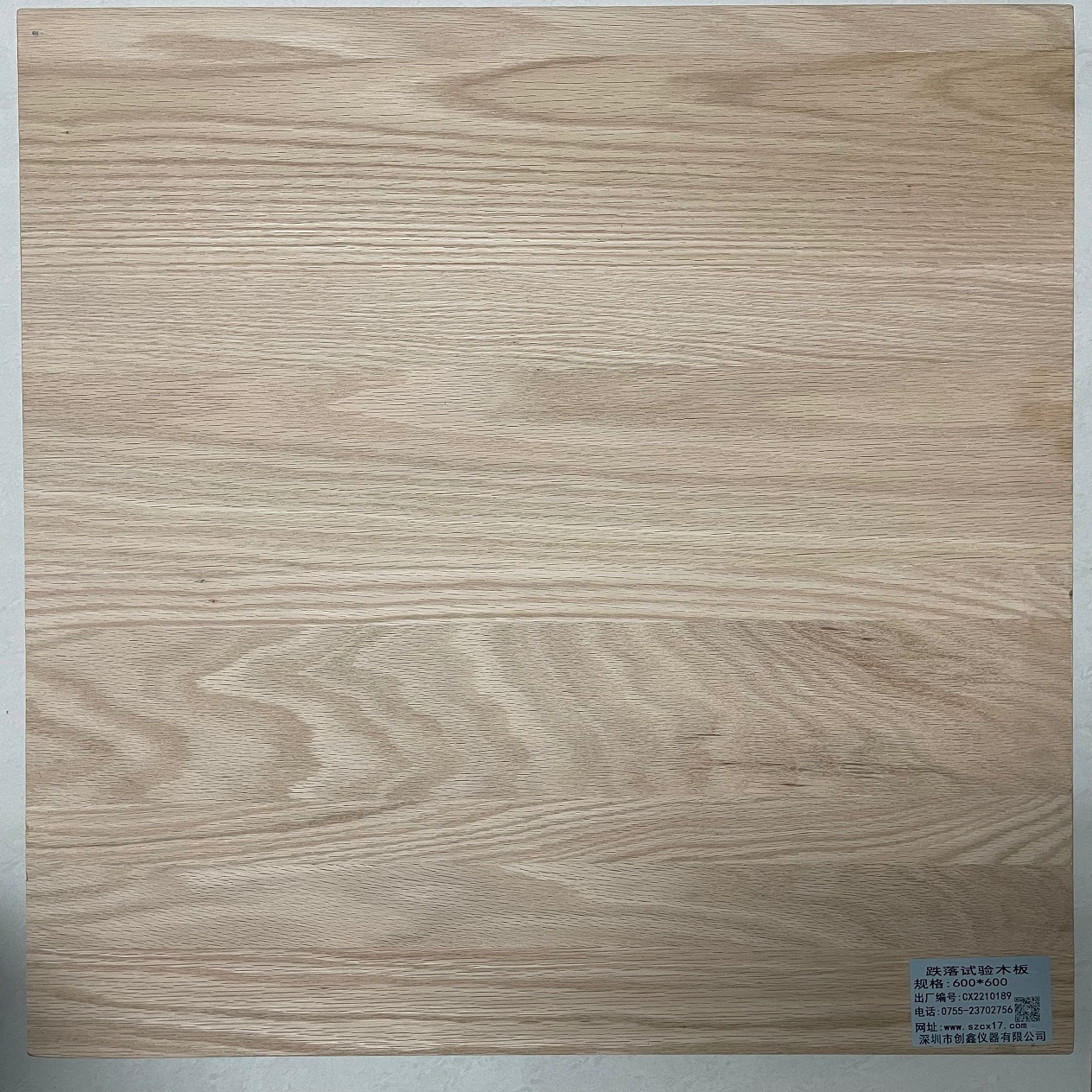

GB4943.1標準跌落試驗木板的要求
一、產品概述
符合GB 4943.1-2011中4.2.6的要求，用以試樣跌落試驗，檢測試樣的耐跌落性能。
二、主要規格及對應技術參數
|
GB4943.1 標準跌落木板 |
|
尺寸：600Χ600Χ52mm（或其他長寬規格） |
|
層：用大于13mm的硬木板制作，1件 |
|
層：用19~20mm的膠合板制作，2件疊加 |
|
橡木板安裝在兩層膠合板上， 整體水平面平整，緊固無縫隙 |
根據GB9706.1-2020《醫用電氣設備第1部分:基本安全和基本性能的通用要求》第15.3.4.2要求，可攜帶的ME 設備、附件和ME設備部件應能承受從表29所述的高度自由落至堅硬表面所帶來的應力。
通過下列試驗來檢驗是否符合要求:
處于安全工作載荷的被測樣品,置于50 mm士5 mm厚的硬木(例如,>600kg/m3)板上方提到如表29所規定的高度,硬木板平放于混凝土或類似的硬質基礎上。木板的尺寸不得小于被測樣品的尺寸。試樣從正常使用可能放置的每種姿態墜落三次。
UL標準跌落試驗木板的要求
一、產品概述
符合UL1993第8.8.2節要求的要求，用以試樣跌落試驗，檢測試樣的耐跌落性能。
二、主要規格及對應技術參數
|
UL跌落木板 |
|
尺寸：600Χ600Χ63mm（或其他尺寸規格） |
|
層：用25mm的橡木板制作，1件 |
|
層：用19~20mm的膠合板制作，2件疊加 |
|
橡木板安裝在兩層膠合板上， 整體水平面平整，緊固無縫隙 |
|
符合標準：UL1993 |
用一個完整設備的樣品，以可能產生 不利結果的位置，從1m高的距離跌落到水平表面上，樣品應當承受三次這樣的沖擊。 水平表面由安裝在兩層膠合板上厚度至少為25mm的硬木組成，膠合板每一層的厚度為19mm～20mm，然后全部放在一個水泥基座上或等效的無彈性的地。
