IEC62368-1 Figure 36標準抗電強度試驗裝置
抗電強度試驗裝置是根據IEC60065，GB8898和UL1310標準要求設計制造，主要用于薄層絕緣材料進行抗電強度試驗。
抗電強度試驗裝置支架部分參照圖6設計，采用整體式結構，使用304厚板材料加工而成。為提高絕緣板抗電與爬電性能，表面進行磨沙拋光處理，底板邊緣部分離支架***小距離>35mm,本設計可以滿足海拔2000米以下12 KV強度的試驗要求。
裝置原理：開始時在測試材料上施加的起始電壓U。不大于規定電壓值Ut的一半，然后迅速將試驗電壓升高到全值并在該電壓值上保持1min。如果在1min后測得的絕緣電阻不小于規定值，而且在抗電強度試驗期間，沒有出現飛弧或擊穿，則認為該材料符合要求。
|
主要參數 |
技術指標 |
|
金屬桿直徑 |
5±0.1mm |
|
金屬棒重量 |
100±2g |
|
量程 |
20mm |
|
耐壓 |
<12KV（海拔2000以下） |
|
爬電距離 |
>35mm |
|
符合標準 |
IEC60065、GB8898、UL1310 |

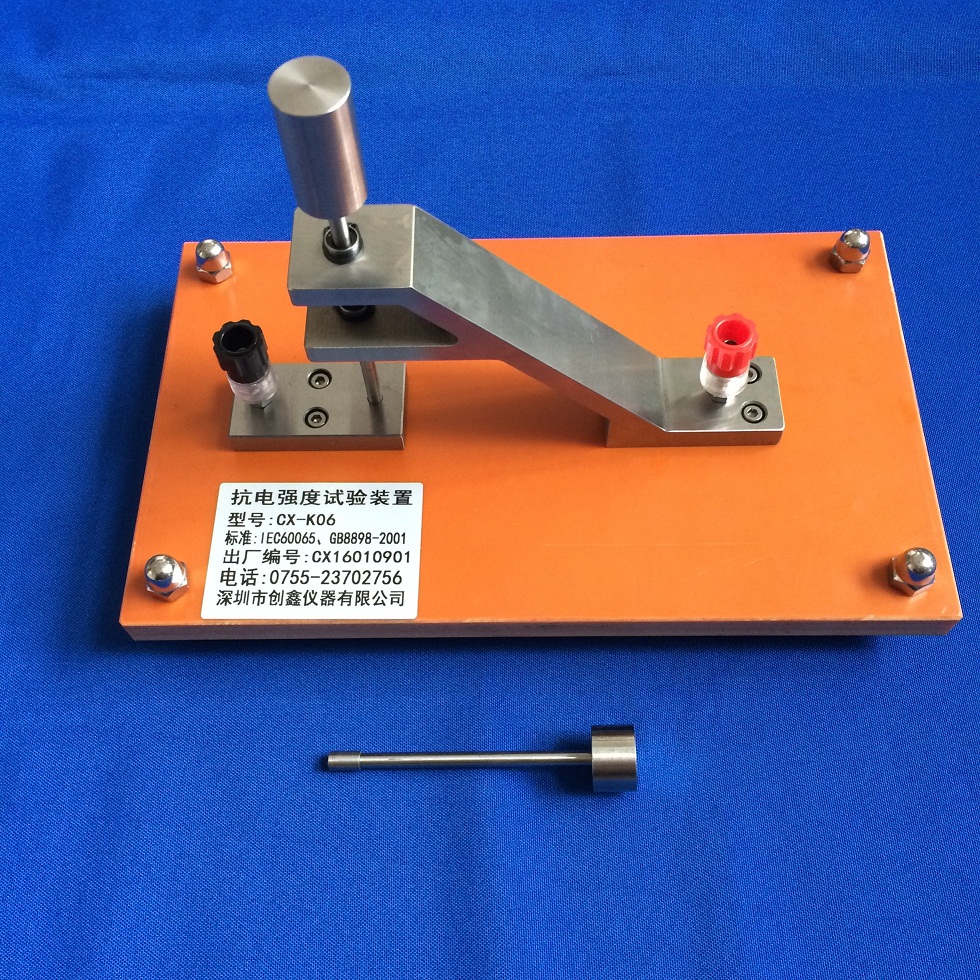

產品實物圖片:
