氧彈老化試驗機的原理與應用 本儀器適用于電線、電纜、橡膠(塑料、人造革)護套及絕緣層以及其他高分子材料在規定的壓力和溫度作用下，在氧氣和壓縮空氣的介質中進行老化試驗。

根據GB4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》第22.32條要求，附加絕緣和加強絕緣的結構或防護措施,應使器具內部各個部件磨損而產生的污染積聚,不會使其爬電距離或電氣間隙減小到低于第29章中規定的值。

作為附加絕緣來使用的各個天然或合成橡膠部件,應是耐老化的,或是其被放置的位置和設計的尺寸能夠在即使出現裂紋的情況下,也不會使爬電距離減小到低于29.2規定的值。

未緊密燒結的陶瓷材料、類似材料或單獨的絕緣珠,不應作為附加絕緣或加強絕緣使用。注1:內埋有電熱導線的絕緣材料,被認為是基本絕緣,而不是加強絕緣。

通過視檢和測量確定其是否合格。

若對橡膠材質的部件有耐老化的要求,就應進行以下的測試。

樣品被自由懸掛在一個氧氣罐中,氧氣罐的有效容積至少為樣品體積的10倍,氧氣罐中充滿了純度不低于97%的氧氣,壓力達到2.1MPa±0.07MPa,溫度維持在70℃±1℃。

注2∶氧氣罐的使用會出現某些危險(除非小心操作)。要采取預防措施來避免由于突然的氧化而產生爆炸的危險。

樣品在氧氣罐中保持96h,然后將樣品從罐中取出,放到室溫條件不小于16h,避免陽光直接照射。

試驗后,檢查樣品,不應出現裸視觀察到的裂紋。

如有懷疑,進行下述試驗來測定陶瓷材料是否緊密燒結。

陶瓷材料被打成碎片,浸泡在每100 g甲基化酒精含1g堿性品紅的溶液中。溶液的壓力不小于15MPa,并保持一段時間,以使得樣品的試驗持續時間數(以小時為單位(h))和試驗壓力(MPa)之積約為180。

從溶液中取出碎片,沖洗,干燥,并打成更小的碎片。檢查新的破裂面,裸視不應有任何染料的痕跡。

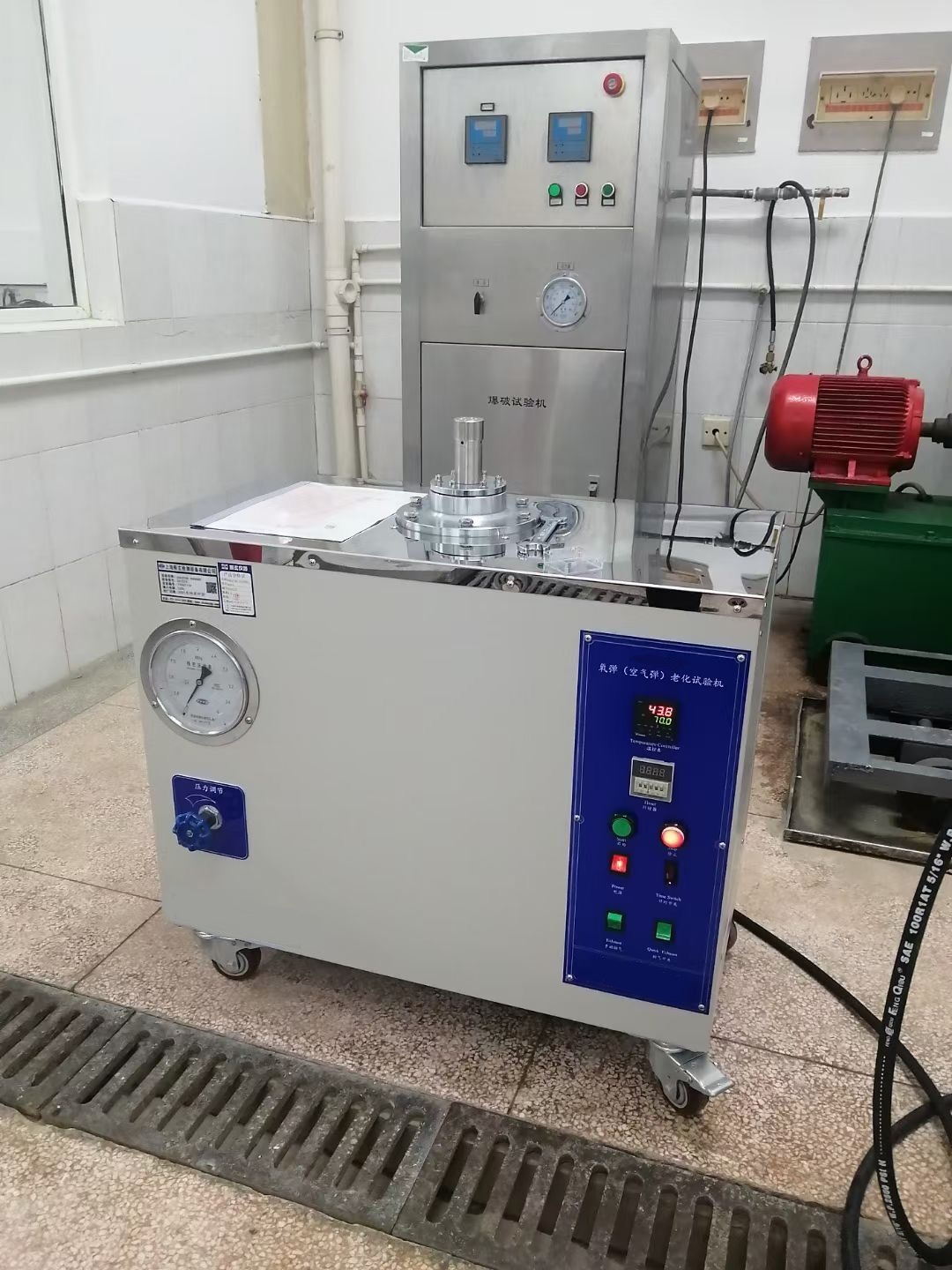

氧彈試驗機依據GB4706.1-2005 的 22.32 要求設計制造。本儀器適用于電線、電纜、橡膠(塑料、人造革)護套及絕緣層以及其他高分子材料在規定的壓力和溫度作用下，在氧氣和壓縮空氣的介質中進行老化試驗。

技術參數：

1、最高工作壓力：≥2.5MPa;安全爆破壓力:2.7～3.3 MPa;。

2、溫度自控范圍：室溫～200℃ 可調;精度：±0.5℃。

3、容積：4000cm3 。

4、加熱器功率：2400W 。

5、溫度分辯率：0.1℃; 溫度均勻度：1℃。

6、溫度控制：數字顯示 。

7、溫度報警：0～130℃可調 。

8、溫度控制：數字顯示自動控制。

9、空氣彈試驗：介質為空氣，溫度為127℃，壓力為0.55MPa。

10、氧氣彈試驗：試驗介質為氧氣，溫度為70℃，壓力為2.1MPa。

11、罐體材料：不銹鋼。

12、降壓程序：試驗結束后試驗箱壓力≥5min自動降至大氣壓。

13、 壓力表：量程 0～4MPa，最小刻度：0.02 MPa。

試驗時間：0.01s～9999h連續設定，試驗完成時有蜂鳴報警聲音提示。

14、至少在 24 小時內，試驗壓力可保持在 2.1MPa±0.07 條件內。
