一、符合相關標準

根據 GB10963.1 第 9.13.2.1 條款及圖 10 要求設計

二、產品概述

適用于開關插座、明裝式安裝盒、小型斷路器、接觸器、塑殼等產品，驗證斷路器在正常使用中可能遭受到機械撞擊的外露部件的抗撞擊能力。

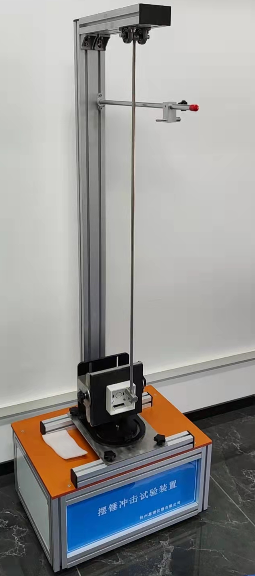

該設備又稱低能量擺錘沖擊試驗裝置，采用落地式結構，無需安裝。試樣安裝支架上下、左右、前后三軸可調，同時繞垂直于安裝板的軸及安裝板能繞豎軸轉動，擺桿可通過樞軸調節釋放角度，從而達到對試樣正面不同位置及側面沖擊，覆蓋絕大部分類似產品的撞擊測試要求。

三、技術參數

1． 沖擊元件質量(等效質量)：150±1g(200g);

2． 安裝支架質量：10±1Kg;

3． 安裝支架：可繞安裝板旋轉±90°，安裝板可繞豎軸旋轉±90°，X、Y、Z三軸可調節

4． 位置調節：支架X-100～100mm,Y-100～100mm,Z-100～100mm行程可調；

5． 擺軸：長度1000±1mm，質量100±1g，材料外徑9 mm、壁厚0.5 mm的鋼管;

6． 擺軸:沖擊高度：0-500mm,刻度顯示（對應角度換算）

7． 跌落高度及能量對應關系

8． 設備尺寸及重量：750×650×2000mm,約140kg
