10．2．101．8 耐角狀物機械撞擊的驗證
    本試驗適用于所有類型的PENDA-O。
    本試驗應(yīng)使用10．2．101．5．1中描述的撞擊試驗的器具，但質(zhì)量為5kg的鋼質(zhì)撞擊物且終端形狀如圖108所示。

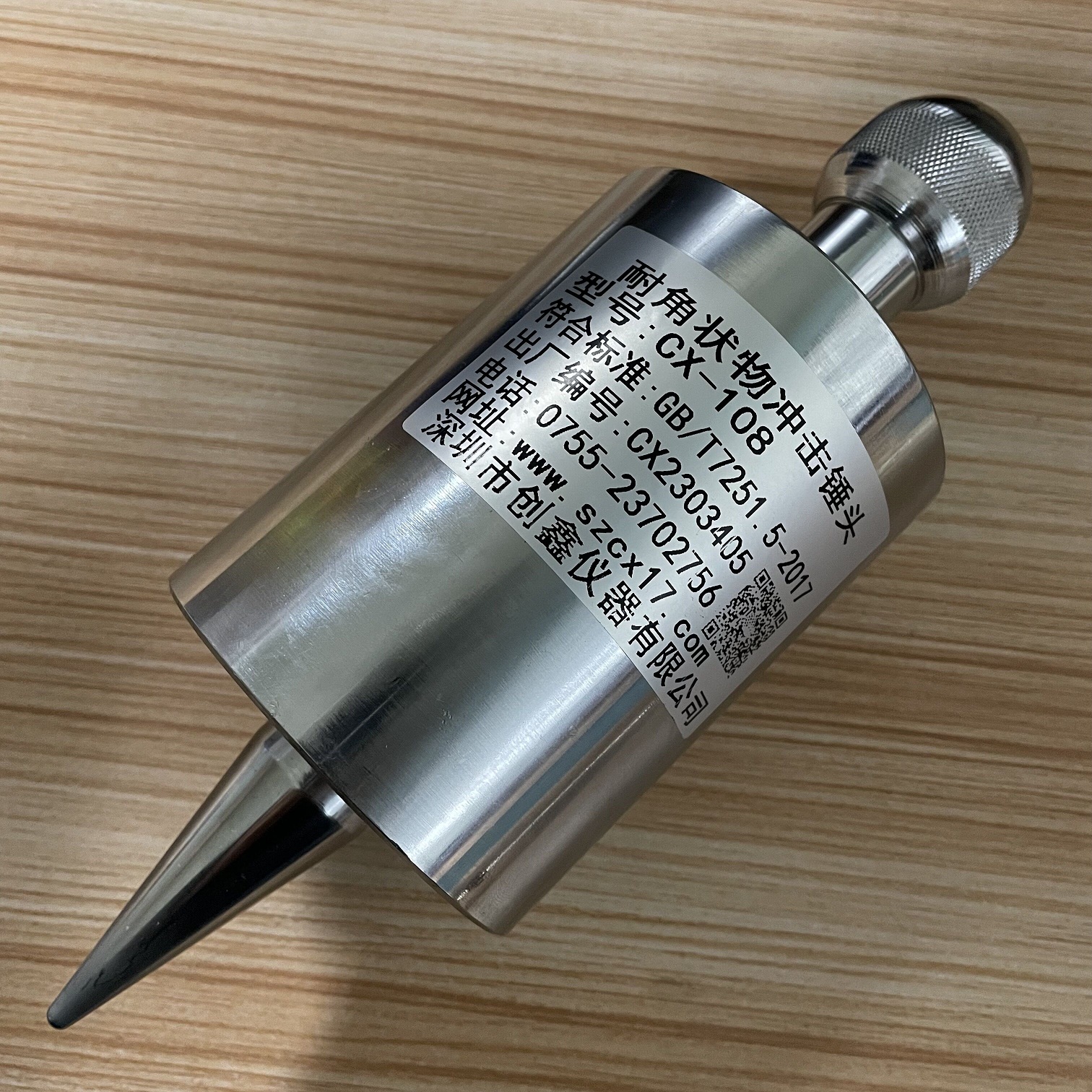

圖108 耐角狀物機械撞擊試驗的撞擊物

    撞擊物應(yīng)提升到0．4m高度后再使其下落，以撞擊被試成套設(shè)備的表面，并提供20J的撞擊能量[見圖103a)和103b)]。
    每次試驗應(yīng)包括對成套設(shè)備處于正常使用位置時能看到的每個垂直表面中心點的一次撞擊。每次試驗撞擊可用不同的外殼。
    如果外殼是圓柱形的，試驗包括三次撞擊，每次撞擊的位置要有120°的角位移。
    試驗1應(yīng)在成套設(shè)備置于10℃～40℃間的周圍空氣溫度中至少12h后，在此溫度間進行。
    試驗2應(yīng)在成套設(shè)備置于—25-50℃的溫度中至少12h后，立即在10℃～40℃間的周圍空氣溫度下進行。
    通過檢查，如果由于撞擊導(dǎo)致的裂紋在直徑不超過15mm的圓圈內(nèi)，則認為通過了此試驗。如果撞擊物的尖端部分穿透了成套設(shè)備的外殼，其所形成的孔應(yīng)不能插入直徑4mm帶半球形尖端的塞規(guī)，插入塞規(guī)時，施加5N的力。

10．2．101．9 擬嵌入地面的基座的機械強度試驗
    本試驗僅適用于一種PENDA-O。
