標準做出規定，例如《20kV及以下變電所設計規范》GB50053-2013、《民用建筑電氣設計規范》JGJ16-2008、《低壓配電設計規范》GB 50054-2011、《智能建筑設計規范》GB50314-2015、《火災自動報警系統設計規范》GB50116-2013等均有相關條款和要求。結合規范、標準，將共性部分與各位進行共享和討論，首先討論電氣機房的防水問題。

圖1 變電所漏水實例

1、電氣機房不能選址在低洼處

這也是常識性問題，低洼處有兩者情況：

1）獨立變電所

獨立變電所是單體建筑，選址不能選址低洼處，以防變電所進水。

2）機房設在建筑物地下室最底層

電氣機房設在建筑物地下室最底層與現行規范要求不相符，但實際工程中經常采用變通辦法，即在電氣機房下面設高度1.8m~2.2m的夾層，夾層里設集水坑及潛水泵。這種辦法主要用在變電所、高壓配電室等，這也是解決問題的辦法。

圖2 電纜夾層的設置

2、電氣機房上方有水房間的處理

如前所述，電怕水是基本常識，電氣機房中的電氣設備一旦進水不僅影響系統正常運行，還會危及人員的人身安全。因此，應該旗幟鮮明的表示：電氣機房杜絕設在直接有水房間（廁所、浴室或其他經常積水場所）的正下方。在設計時，需要與建筑專業溝通，合理地選擇電氣機房的位置。

實際工程中，經常會有在上方有水房間與電氣機房之間增設夾層，或雙層樓板，這是解決問題的辦法，但要滿足一定的條件，筆者認為主要條件有：

• 1）有水房間和夾層地面均設防水層，起到雙保險作用；

• 2）夾層地面設有一定坡度，以防一旦夾層中有水可以將其引到電氣機房之外；

• 3）夾層中的水有排出去的措施，不能在夾層中積水。

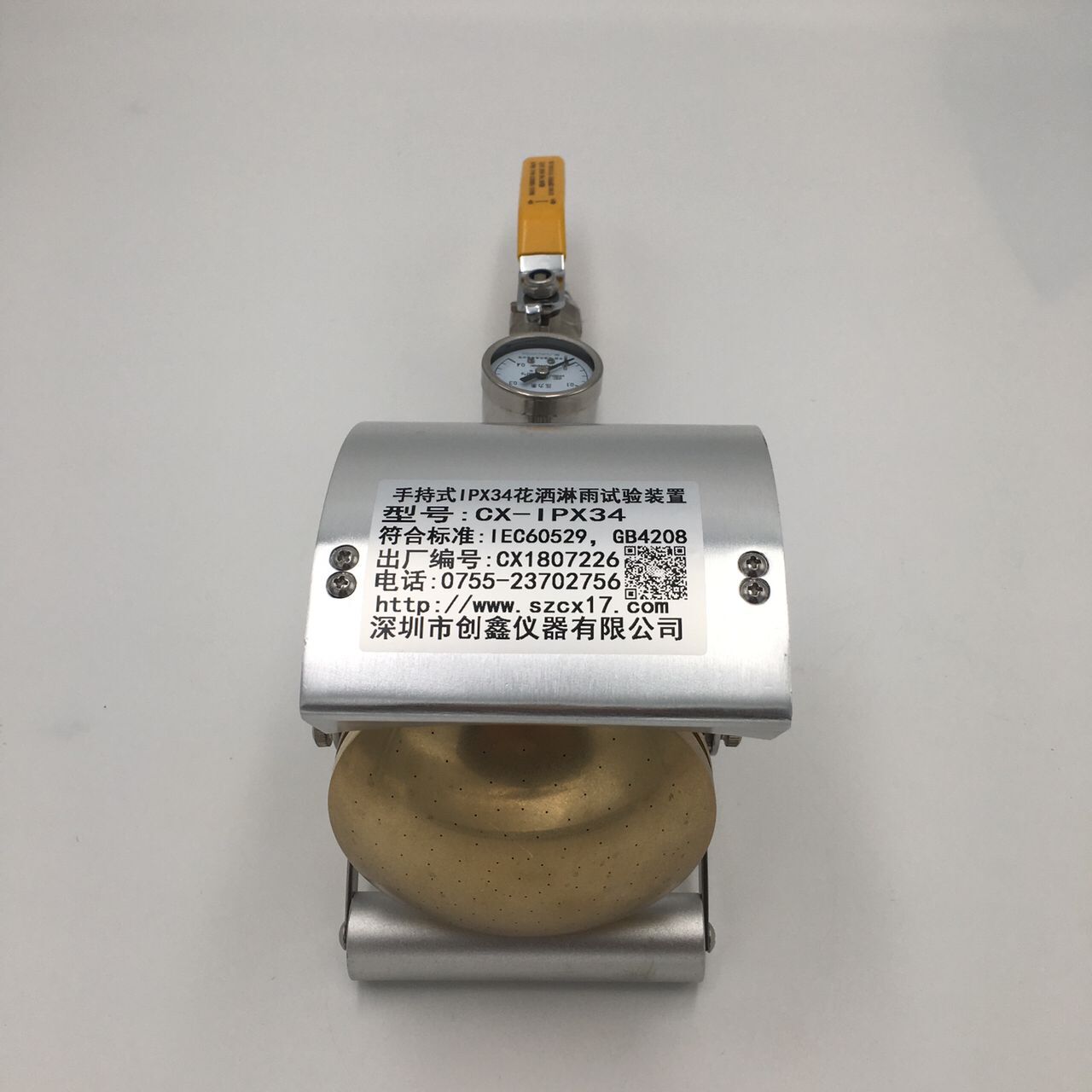

• 電氣開關柜由于體積比較大，不適于開放式IPX34擺管淋雨試驗，而是采用手持式PX34花灑噴頭式淋水試驗

  IPX 3方法名稱:水濺試驗

  • 試驗設備:手持式淋水濺水試驗裝置

  試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間

  試驗條件:試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min

  試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min

•

• IPX 4水淋試驗：

  a.擺管式濺水試驗

  試驗設備和試樣放置:與上述 IPX 3 之 a 款均相同;

  試驗條件: 除后述條件外，與上述 IPX 3 之 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 (2×360°) 約 12s

  試驗時間:與上述 IPX 3 之 a 款均相同 (即10 min)。

  b.噴頭式濺水試驗

  試驗設備和試樣放置:與上述 IPX 3 之 b 款均相同;

  試驗條件:拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同;

  試驗時間:與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 5min



•
