IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，將電器依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，第1個數字表示電器防塵、防止外物侵入的等級(這里所指的外物含工具，人的手指等均不可接觸到電器之內帶電部分，以免觸電)，第2個數字表示電器防濕氣、防水浸入的密閉程度，數字越大表示其防護等級越高。

防護等級測試目的

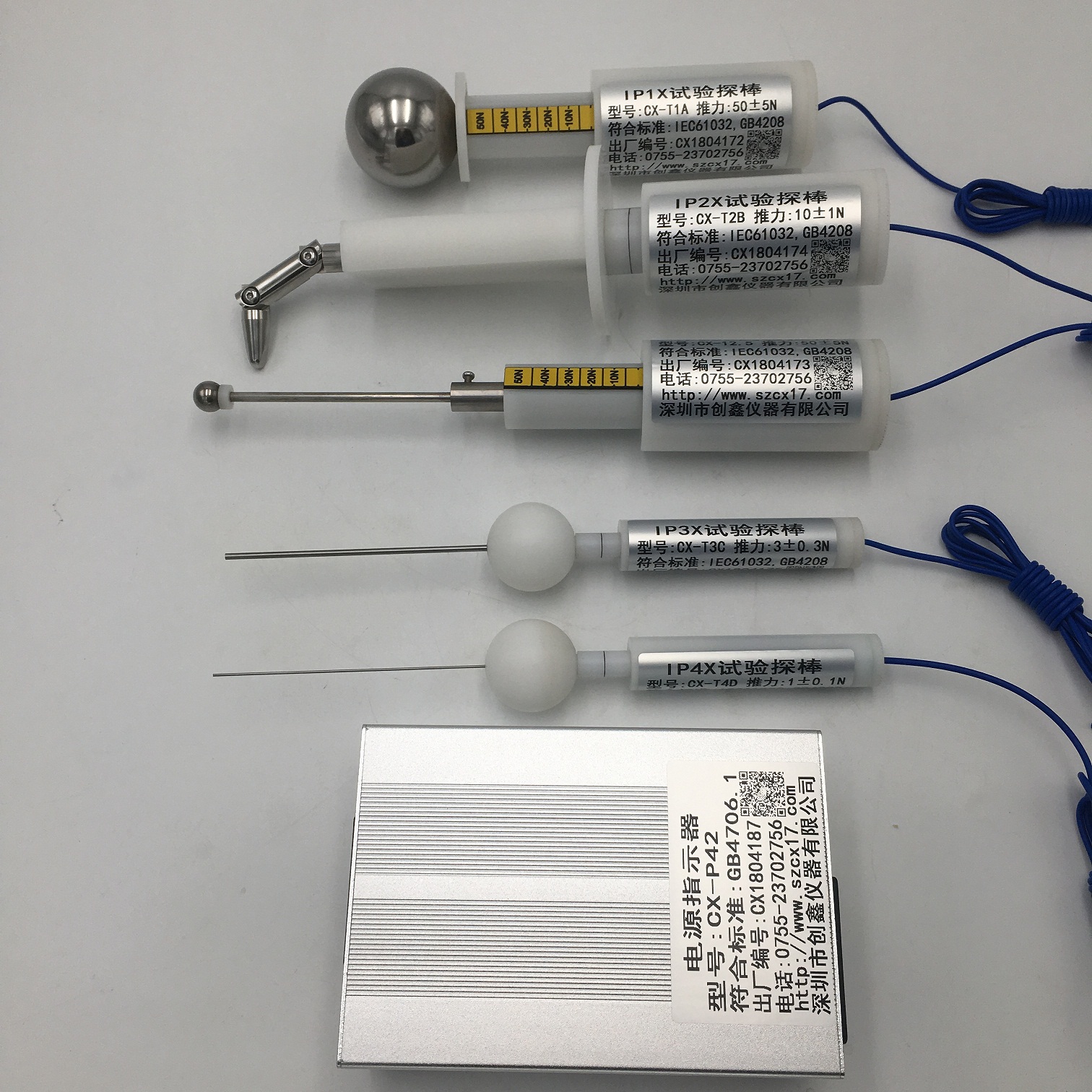

1）規定了電氣設備防止人體接近殼內危險部件。

2）規定了電氣設備防止固體異物進入殼內設備。

3）規定了電氣設備防止由于水進入殼內對設備造成有害影響。

防護等級的應用場景

IP2X、IP3X：是為了防護人的手臂，手指進入設備，從而造成人身傷害；

IP44、IP45：主要適用于室內使用的電氣柜、控制柜、配電箱以及一些對防塵防水有要求的其他產品；

IP54、IP55：主要適用于室外使用的電氣柜、控制柜、配電箱以及一些對防塵防水有要求的其他產品；

IP65、IP66：對防塵要求高并且能防止大水流沖擊的產品，比如流量計、探測儀、各類儀器儀表等；

IP67、IP68：適用于手機、精密儀表等對防塵防水能力要求相當高的產品。

防塵等級

等級	防護狀態	含義
0級防塵	無防護	無防塵能力
1級防塵	防止直徑不小于50mm的固體異物	可以防止直徑50mm球形物體進入殼內
2級防塵	防止直徑不小于12.5mm的固體異物	可以防止直徑12.5mm球形物體進入殼內
3級防塵	防止直徑不小于2.5mm的固體異物	可以防止直徑2.5mm球形物體進入殼內
4級防塵	防止直徑不小于1.0mm的固體異物	可以防止直徑1.0mm球形物體進入殼內
5級防塵	防塵狀態	基本能防止塵埃進入殼內，如有進塵，塵量不得影響設備的正常運行和安全
6級防塵	塵密狀態	完全防止灰塵進入

防水等級

等級	防護狀態	含義
0級防水	無防護	無防水能力
1級防水	防止垂直方向滴水	垂直方向滴水對產品沒有影響
2級防水	當外殼15°傾斜時，防止垂直方向滴水	當外殼的各個面15°范圍內滴水，沒有影響
3級防水	防淋水	當外殼的各個面60°范圍內滴水，沒有影響
4級防水	防濺水	向外殼的各個方向?yàn)R水，沒有影響
5級防水	防噴水	向外殼的各個方向噴水，沒有影響
6級防水	防強烈噴水	向外殼的各個方向強烈噴水，沒有影響
7級防水	防浸水	浸入1米水深處，經規定時間后，沒有影響
8級防水	防高水壓浸水	浸入大于2米水深處，持續浸水后，沒有影響
9級防水	防高溫/高壓噴水	向外殼的各個方向噴射高溫/高壓水，沒有影響

各個防水等級試驗內容

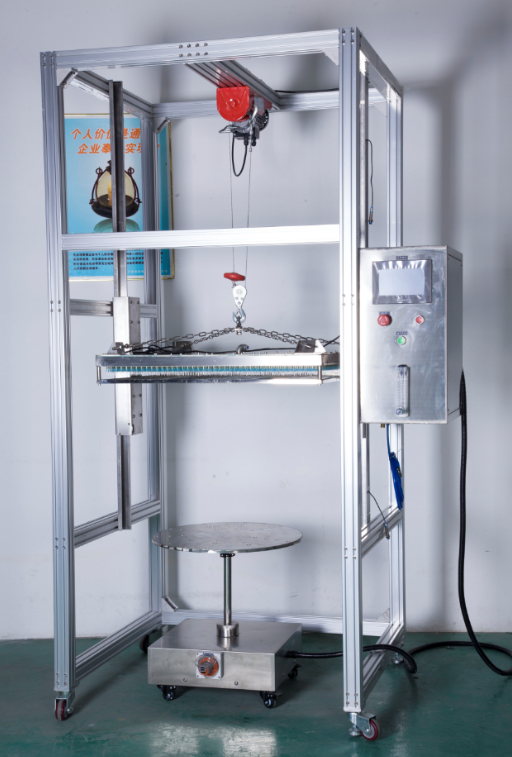

（1）IPX1

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm

試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min

(2) IPX2

方法名稱：傾斜15°滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.

試驗條件：滴水量為3.0+0.5mm/min ； 試驗持續：4×2.5min 共10min

(3) IPX3

方法名稱：淋雨試驗

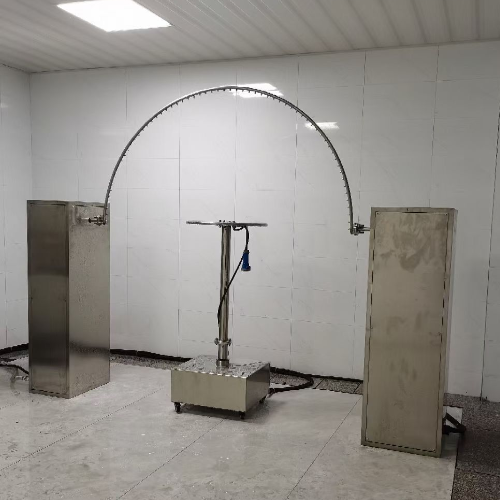

a.擺管式淋水試驗

試驗設備：擺管式淋水濺水試驗

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。

試驗壓力：400kPa ； 試驗時間：連續淋水10min；試驗5min后樣品旋轉90°

b. 噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置，

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，至少5 min 。

(4) IPX4

方法名稱：濺水試驗；

a．?dāng)[管式濺水試驗

試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07L/min ；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

試驗時間：與上述第（3）條IPX3 之a(chǎn) 款均相同 (即10 min) 。

b．噴頭式濺水試驗

試驗設備：手持式淋水濺水試驗裝置，

試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間。

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 。

試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)至少5min 。

(5) IPX4K

試驗名稱:加壓擺管淋雨試驗

試驗設備：擺管式淋雨試驗

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

試驗壓力：400kPa

試驗時間：試驗5min后樣品旋轉90°

注：噴淋管有121個直徑為0.5mm的孔；

-- 中心1個孔

-- 核心區2層（每層12個孔，30度分布）

-- 外圈4圈（每圈24孔，15度分布）；

-- 可移動的罩蓋。

噴淋管應用銅鋅合金（黃銅）制成。

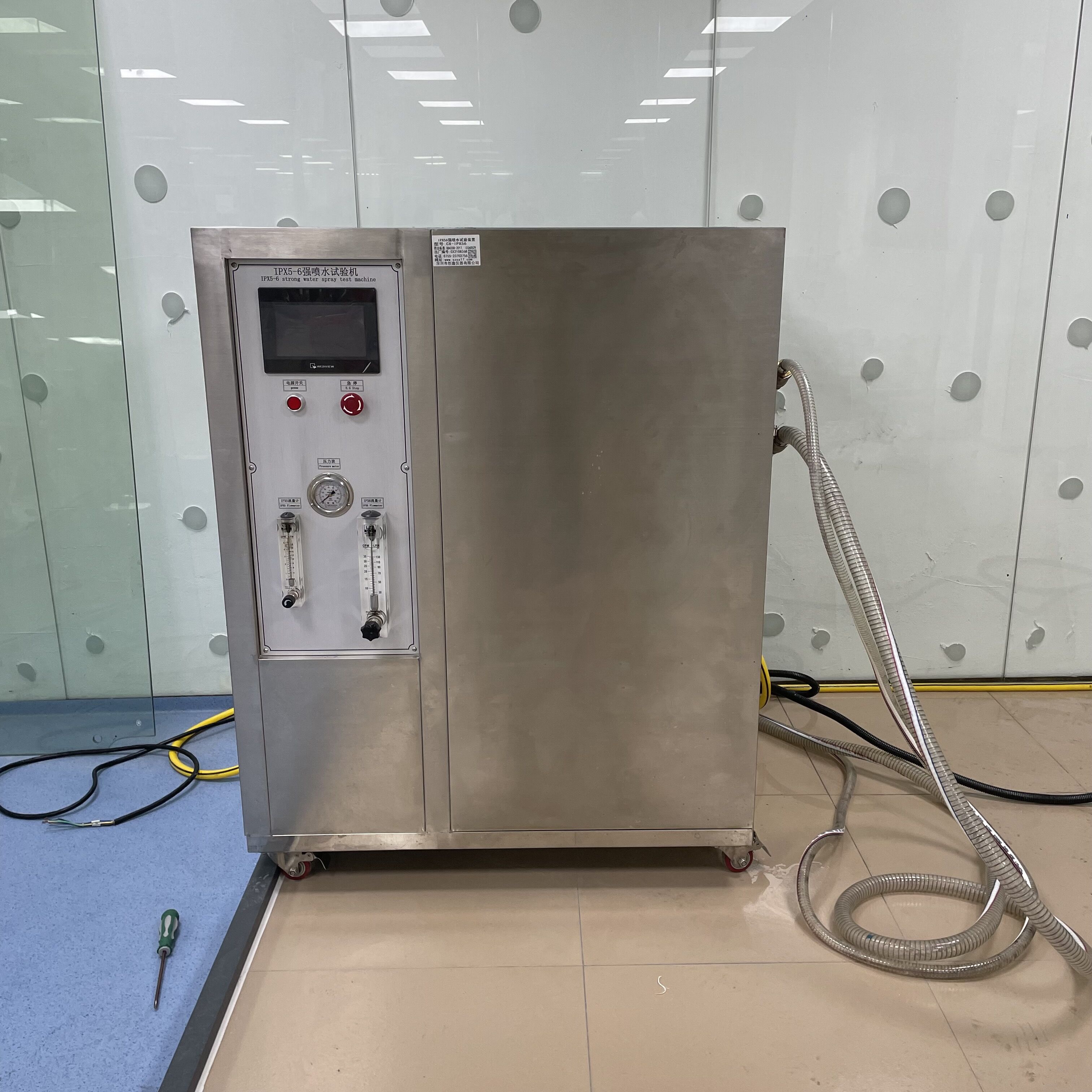

（6）IPX5

方法名稱：噴水試驗

試驗設備：噴嘴的噴水口內徑為6.3mm

試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h)；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)至少3min 。

（7）IPX6

方法名稱：強烈噴水試驗；

試驗設備：噴嘴的噴水口內徑為12.5mm ；

試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）至少3min 。

D=6.3mm防水防護等級5和6K；

D=12.5mm防水防護等級6。

（8）IPX7

方法名稱：短時浸水試驗；

試驗設備：浸水箱。

試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0.15 m 。試驗時間:30min 。

（9）IPX8

方法名稱: 持續潛水試驗；

試驗設備試驗條件和試驗時間: 由供需（買賣）雙方商定.其嚴酷程度應比IPX7高。

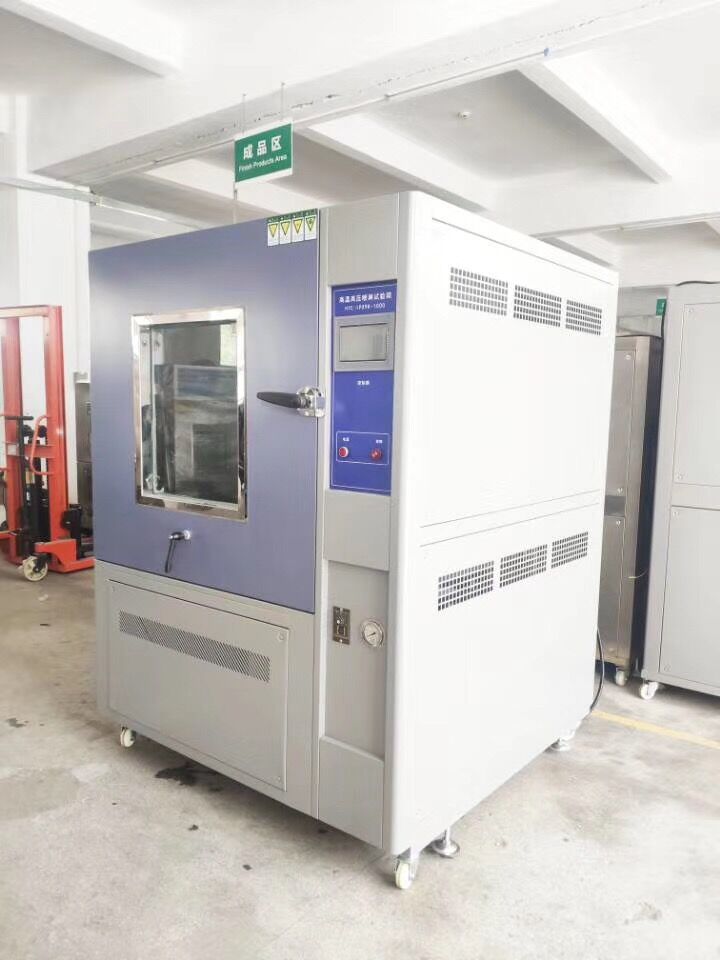

（10）IPX9K

方法名稱：高壓噴射試驗

試驗設備：噴嘴的噴水口內徑為12.5mm ；

試驗條件：噴水角度:0°，30°，60°，90°(4個位置）；噴水孔數:4個；樣品臺轉速:5 ±1r.p.m；距離為100 ～150mm，每個位置30 秒；流量為14～16 L/ min，噴水壓力8000～10000kPa ,水溫要求80±5℃
