錘擊試驗要求與應用

錘擊試驗標準

GB/T 2423.55-2006 電工電子產品環境試驗第2部分：環境測試試驗Eh：錘擊試驗

GB/T 13473-2008 鋼錘通用技術條件

ISO 18907-2013 成像材料.攝影膠片和相紙.脆性的錘擊韌性試驗

SL 237-047-1999 動力觸探試驗(附條文說明)

TIS 2380 part 2(75)-2552 環境試驗-第2-75部分：試驗Eh：錘擊試驗

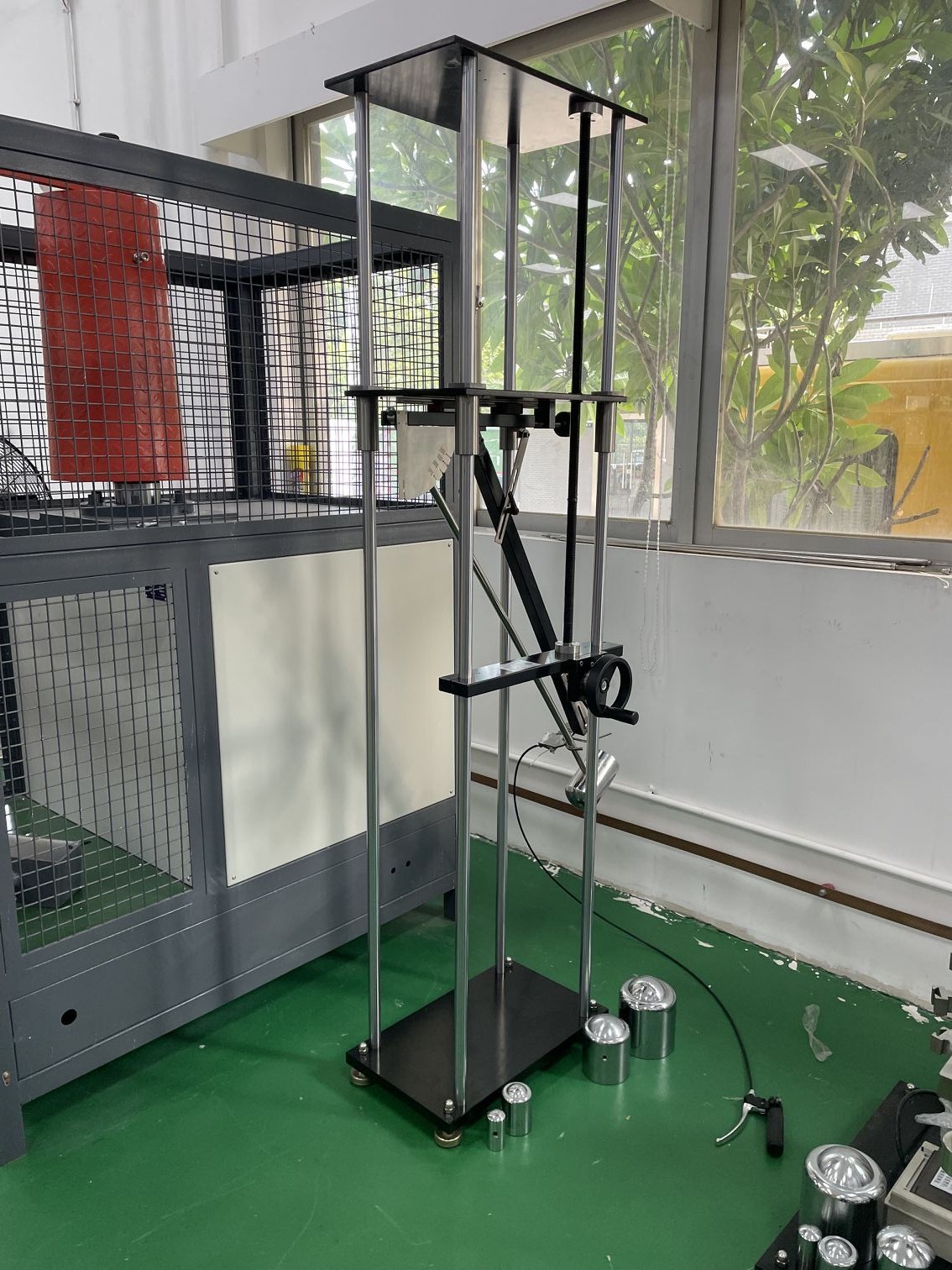

擺錘沖擊試驗裝置

一、產品概述

依據IEC60068-2-75，IEC 62262 ，高壓開關標準要求制作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014 《高壓交流斷路器》、GB/T 7674-2008 《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。

二、用途：

主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱、LED燈具等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。

垂直沖擊試驗裝置

二、技術參數

1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；

2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。

3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。

4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系

6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

機械碰撞試驗臺

三、標準參數及圖片參考

表1 撞擊元件特性

能量/J	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效質量±2%kg	0.5	1.7	5	5	10
材料	鋼
R/mm	25	25	50	50	50
D/mm	35	60	80	100	125
f/mm	7	10	20	20	25
r/mm	-	6	-	10	17
l/mm	根據等效質量調整確定，見附錄A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.

表2 跌落高度

能量/J	2	5	10	20	50
等效質量/kg	0.5	1.7	5	5	10
跌落高度±1%mm	400	300	200	400	500
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度（g）導出，g圓整取值10m/s2。
