外殼防塵探棒IP1X、IP2X、 IP3X、IP4X
外殼防塵探棒IP1X、IP2X、 IP3X、IP4X
符合GB4208、IEC60529防塵IP1X、IP2X、 IP3X、IP4X要求
|

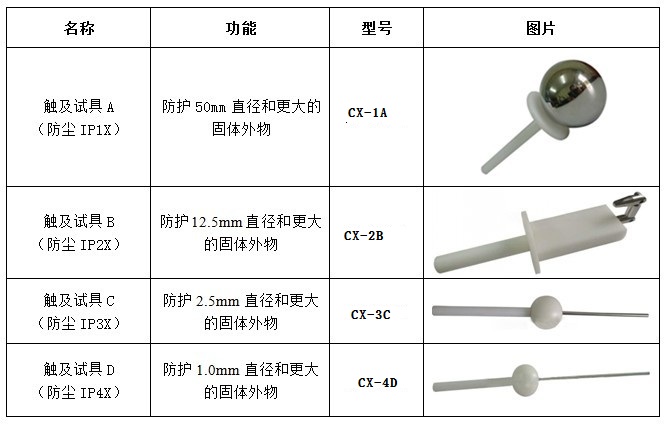

名稱 |
功能 |
|
觸及試具A （防塵IP1X） |
防護50mm直徑和更大的固體外物 |
|
觸及試具B （IP2X） |
直徑12mm鉸接試指， 用于防止手指觸及或防觸電的防護檢驗 |
|
試具2鋼球 （防塵IP2X） |
防護12.5mm直徑和更大的固體外物 |
|
觸及試具C （防塵IP3X） |
防護2.5mm直徑和更大的固體外物 |
|
觸及試具D （防塵IP4X） |
防護1.0mm直徑和更大的固體外物 |

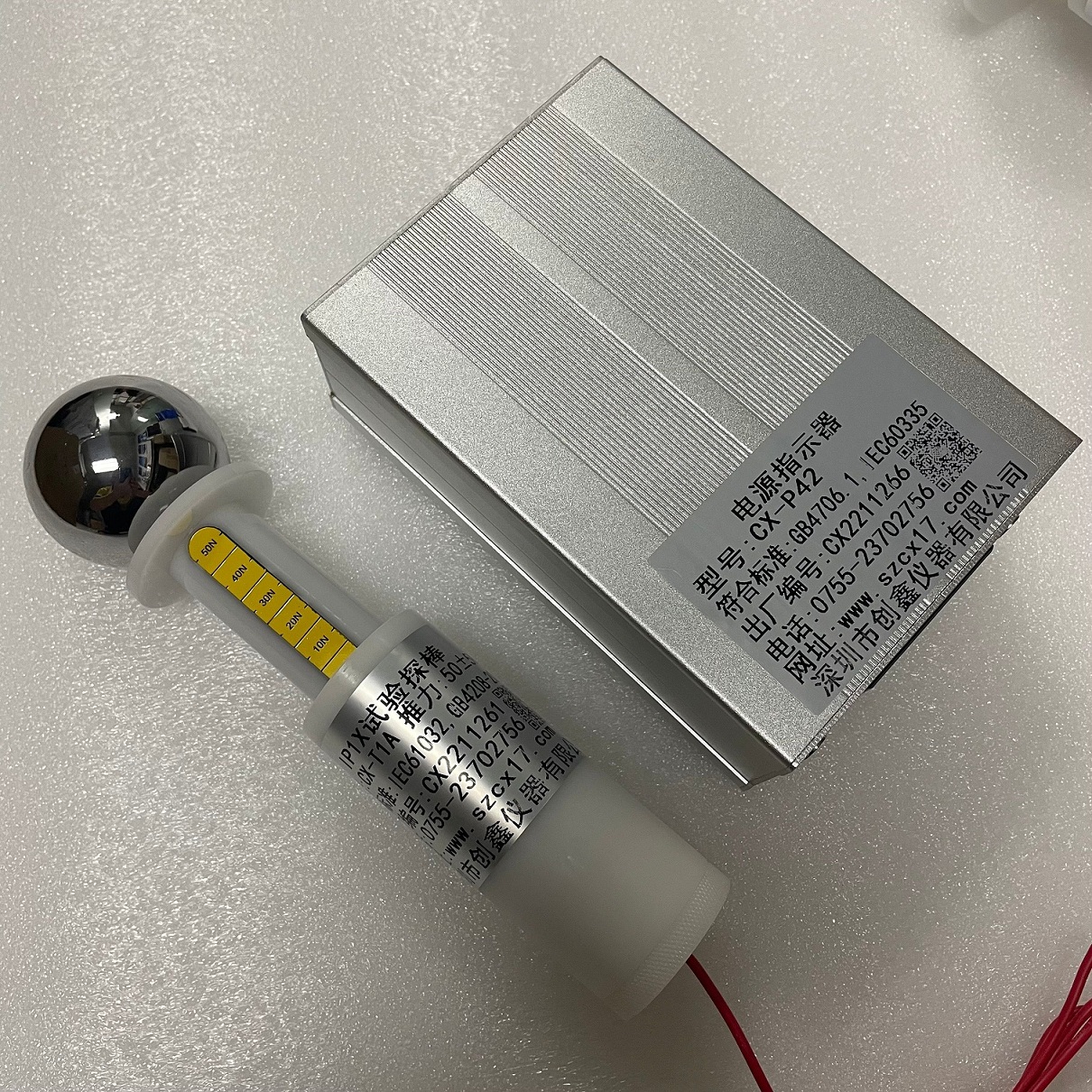

IP1X防塵試具
產品概述
符合IEC61032圖1試具A、GB/T16842試具A、GB4208 IP1、IEC60529 IP1、IEC60065等標準要求。用于防止手背觸及危險部件的防護檢驗，是防止接近危險部件及防止固體異物進入的必備探針。
技術參數
|
參數/型號 |
CX-1A |
CX-T1A |
|
名稱 |
試具A探針 |
帶推力試具A探針 |
|
1 |
SФ50+0.05 0 |
SФ50+0.05 0 |
|
2 |
Ф45±0.2 |
Ф45±0.2 |
|
3 |
Ф10 |
Ф10 |
|
4 |
4 |
4 |
|
5 |
100 |
100 |
|
6 |
---- |
帶50N推力 |
|
7 |
IEC61032/GB16842 |
IEC60529/GB4208 |
IP2X防塵試具
產品概述
符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。可定制：手柄末端配可插拔香蕉插頭及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
主要規格及對應技術參數
|
參數/型號 |
CX-2B |
CX-T2B |
|
名稱 |
標準試驗指 |
帶推力標準試驗指 |
|
1 |
30±0.2 |
30±0.2 |
|
2 |
60±0.2 |
60±0.2 |
|
3 |
80±0.2 |
80±0.2 |
|
4 |
180±0.2 |
180±0.2 |
|
5 |
R2±0.05 |
R2±0.05 |
|
6 |
S4±0.05 |
S4±0.05 |
|
7 |
37o 0 -10’ |
37o 0 -10’ |
|
8 |
14 o 0 -10’ |
14 o 0 -10’ |
|
9 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
10 |
Ф50 |
Ф50 |
