單翼跌落試驗機與雙翼跌落試驗機的區別與應用

單翼跌落試驗機

一：產品簡介

用途：
  本機專用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度，
適用標準：
  ISO2248 JISZ0202-87 GB/T4857.5-92
特點：
  本機可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確地給出產品跌落高度，與預設跌落高度誤差不超過2%或10MM。本機采用單臂雙柱結構，具有電動復位、電控跌落及電動升降裝置，使用方便；獨有的液壓緩沖裝置大大的提高了機器使用壽命、平穩性及安全性。單臂設置，可方便地放置產品，跌落角度沖擊面與底板平面角度誤差小于等于50。

主要技術參數：

1、電源：AC380V     50HZ

2、功率：1.85KWA

3、跌落高度 mm ：  300—1500

4、測量最大重量kg：   60Kg;

5、試件最大尺寸mm：800 x 800 x 800

6、沖擊面板尺寸mm：1700 x 1200

7、跌落誤差：＜1°

8、跌落高度誤差：±10mm

9、試驗臺外形尺寸mm：約1700 x 1200 x 2350

10、重量kg：約350kg；

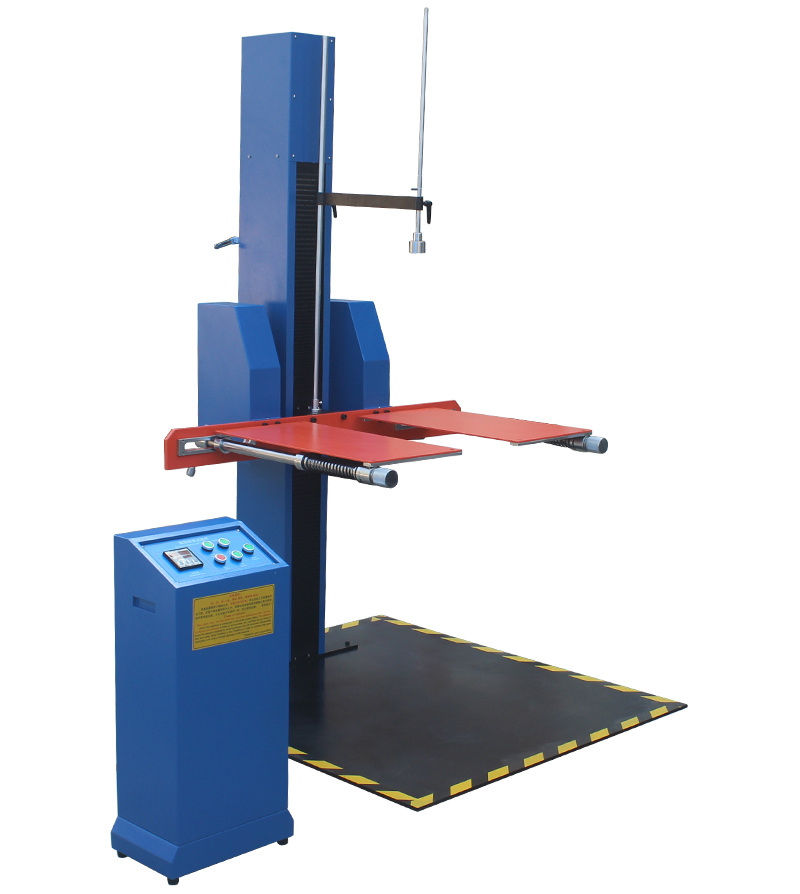

雙翼跌落試驗機

一：產品簡介

雙臂跌落試驗機又名雙翼跌落試驗臺、摔箱試驗機，主要適用于包裝產品的可靠性試驗，用于考核包裝件在實際運輸、裝卸過程中收到跌落沖擊的影響程度，評定包裝件在搬運過程中耐沖擊強度和包裝設計的合理性，可對包裝產品進行棱角面多方位跌落,在跌落過程中托臂先快速向下運動然后再旋轉運動，保證托臂與包裝試件的自由分離，實現包裝試件的自由跌落，誤差角度小于5°，沖擊振動小，穩定可靠，是真正完成面、棱、角跌落試驗的跌落試驗臺本機同時適用于：油桶 油袋 水泥。。。。。等包裝類測試

二：執行標準GB4857.5 –92 ISO2248-1972（E）

三：基本參數

1.顯示方式：數顯高度顯示儀表

2.裝夾方式：菱、角、面

3.跌落高度：400～1500mm（可定制）

4.底板面積：1100×1500mm

5.高度誤差： ≤1%

6.翼板面積：(700×350mm)x2

7.試件尺寸：800×800×1000mm

8.跌落重量：100kg

9.傳動方式：高精度滾珠絲桿傳動

10.高度調整 ：臺灣馬達傳動

11.開臂方式 ：雙電磁鐵釋放跌落

12.主體體積： 1100×1500×2050

13.控制箱體積 ：350×280×700

14.試驗機重量（Kg） ：約700Kg

15.電機功率（W） ：750

16.電源 ：380V/50Hz
