第一字母碼

保護等級

保護等級定義

0

無保護

------------------------------

1

防止50mm直徑以上實體外物進入

試驗棒50mm直徑不可以完全穿過

2

防止12.5mm直徑以上實體外物進入

試驗棒12.5mm直徑不可以完全穿過

3

防止2.5mm直徑以上實體外物進入

試驗棒2.5mm直徑不可以完全穿過

4

防止1.0mm直徑以上實體外物進入

試驗棒1.0mm直徑不可以完全穿過

5

防塵保護

無法完全避免塵挨入侵,但不會影響機器正常功能

6

緊密防塵

塵挨無法入侵

第一字母碼

保護等級

保護等級定義

0

無保護

------------------------------

1

防止垂直落下水滴

垂直落下水滴應無有害影響

2

當外殼傾斜15度角，防止垂直落下水滴

當外殼傾斜15度角,垂直落下水滴應無有害影響

3

防止灑水

當外殼傾斜60度角,垂直落下水滴應無有害影響

4

防止?jié)娝?/span>

以任何方向對機殼潑水,應無有害影響

5

防止噴水

以任何方向對機殼噴水,應無有害影響

6

防止強力噴水

以任何方向對機殼強力噴水,應無有害影響

7

防止短暫浸水

在標準試驗的水壓與時間條件的水中外殼短暫侵入因滲入少量水份導致有害影響將不被允許

8

防止連續(xù)浸水

外殼連續(xù)侵入使用者與制造商均同意

附加字母碼

保護等級

保護等級定義

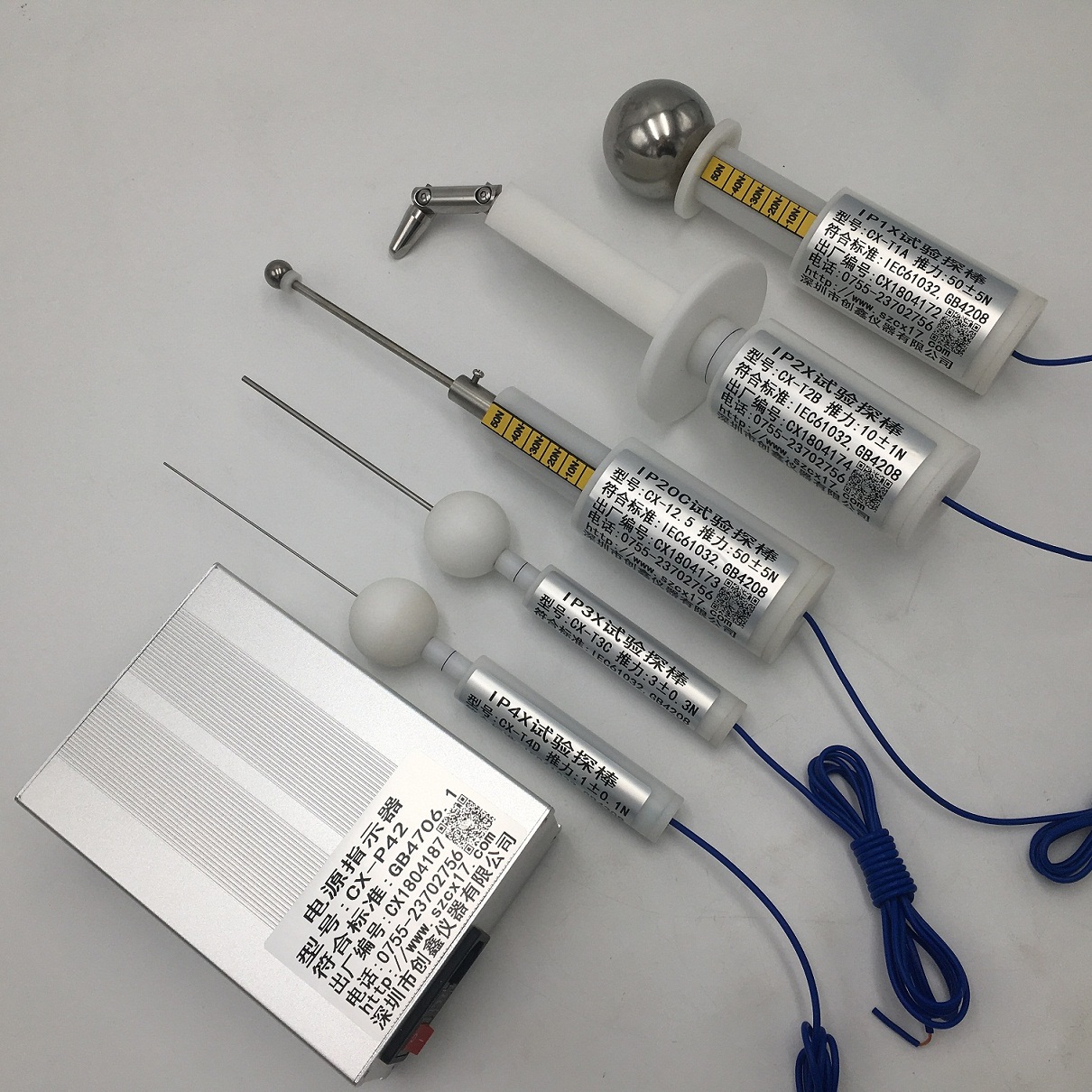

A

防止手臂觸及危險部位之保護

直徑50mm之觸及測試棒與危險部位之間,可確保適當的距離

B

防止指頭觸及危險部位之保護

直徑12mm長80mm之關節(jié)測試棒與危險部位之間,可確保適當的距離

C

防止工具觸及危險部位之保護

直徑2.5mm長100mm之測試棒與危險部位之間,可確保適當的距離

D

防止鋼性金屬線觸及危險部位之保護

直徑1.0mm長100mm之測試棒與危險部位之間,可確保適當的距離

補充字母碼

代表之含意

H

高電壓機器

N

運轉時具有防水功能

S

停止運轉時具有防水功能

W

適用于特定天候條件之下并有附加構造保護或處理
