高溫壓力試驗裝置與壓縮試驗裝置的區別與應用

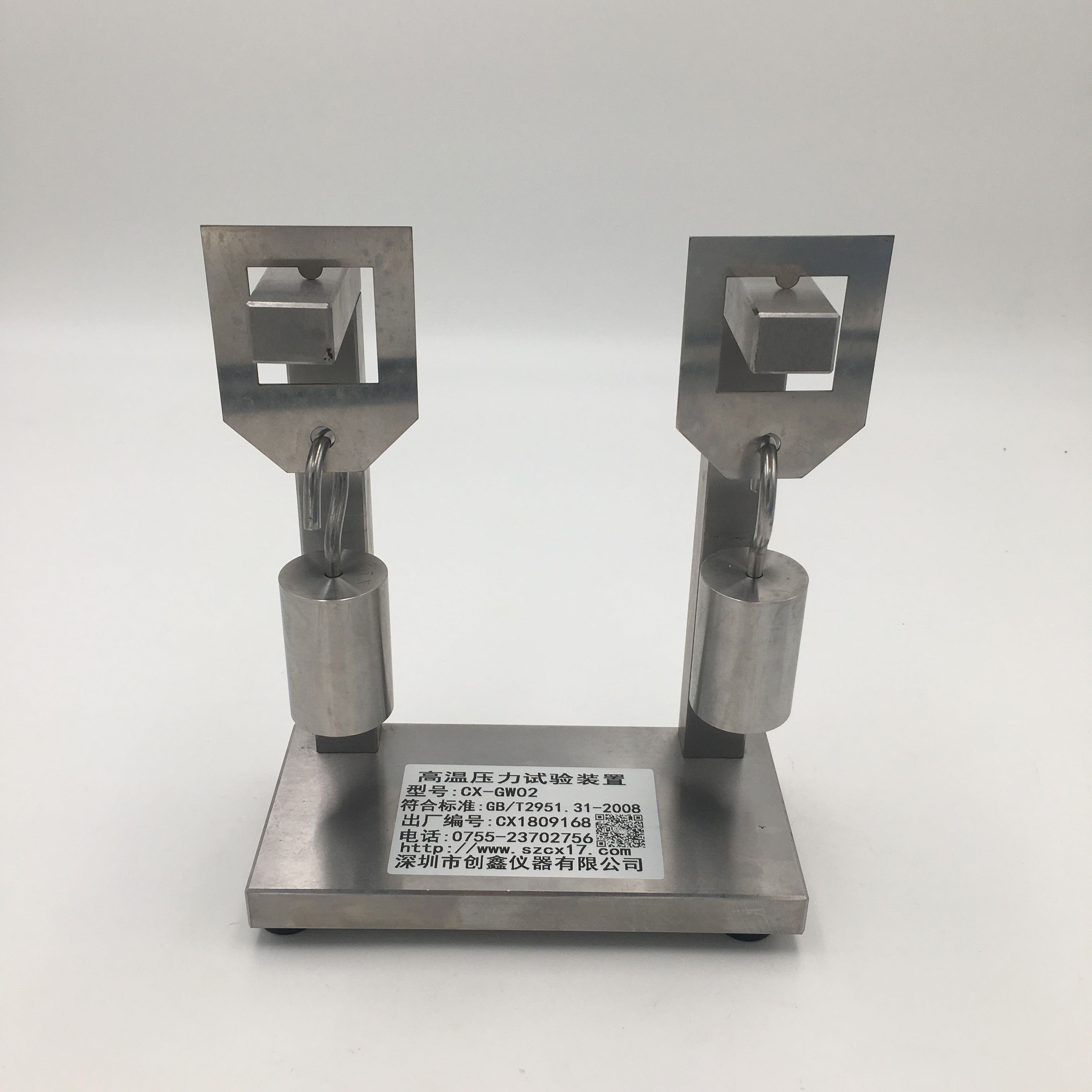

高溫壓力試驗裝置

符合標準：GB2099.1-2008第30.1條及圖41、IEC60884-1-2002第30.1條及圖41、IEC60598- 2-20第20.15條EN60811-3-1等

用途：用于插銷絕緣護套的材料的耐惡劣環境的高溫性能測試。

試樣范圍：插銷絕緣護套的材料

結構及功能：硬度測試架，配圓口刀片及矩形刀片及負載砝碼。

技術參數：

1、刀口厚度：0.7±0.01㎜

2、負荷：2.5N砝碼

3、工位：2工位

4、標配一個圓口刀片和一個矩形刀片

5、可定制電線電纜用高溫壓力砝碼

熱壓縮試驗裝置

符合標準：GB2099.1-2008第24.19及25.4條及圖38、IEC60884-1圖38等

用途：用于考核電器附件及明裝式安裝盒在受熱情況下的耐壓性能

試樣范圍：移動式插座的蓋、電器附件及明裝式安裝盒

結構及功能：熱壓縮試驗裝置由移動壓塊、固定壓塊、導軌支架及砝碼組成。做電器附件及明裝式安裝盒的受熱耐壓試驗時，應配合高溫箱使用。

技術參數：

1、 壓塊具有一個半徑為R25mm的圓柱形表面，菱角倒圓R2.5mm

2、 砝碼重量為20N

3、 試驗時間：移動式插座的蓋為25±5°試驗1min, 電器附件及明裝式安裝盒在

80±2°試驗1h
