IK （電器設備外殼對外界機械碰撞的防護等級）

IK準適用于額定電壓不超過72. 5 kV的電器設備外殼對外界機械碰撞的防護分級，僅適用于對外界機械碰撞防護分級有專門要求的外殼。

GB/T 20138-2006/IEC 62262;2002電器設備外殼對外界機械碰撞的防護等級 < IK代碼>。
范圍
本標準適用于額定電壓不超過72. 5 kV的電器設備外殼對外界機械碰撞的防護分級。
本標準僅適用于對外界機械碰撞防護分級有專門要求的外殼
a)電器設備外殼為保護內部設備因受到機械碰撞而產生有害影響所具備的防護等級的定義;
b)防護等級的標志;
C)每種標志的要求;
d)為確認外殼是否符合本標準的要求而應進行的試驗。
各技術委員會仍然有權決定在其所制定的標準中采用本分級方法的程度和方式，并對其所轄的設備的“外殼”下定義。但對任一指定的分級，其試驗不得與本標準的規定有差異。如有必要可在相應的產品標準中增加補充要求。
對于某些特定類型的設備，在確保達到相同的安全防護等級的前提下，產品技術委員會可規定不同的要求。
本標準僅規定預期用途在其他任何方面均能滿足相應產品標準要求的外殼，且從材料及工藝的角度考慮，在正常的使用條件下，外殼應確保所表明的防護等級。
本標準也適用于空外殼，只要該外殼表面能符合常規試驗要求且所選定的防護等級適用于該類設備類型。
2規范性引用文件

3定義
下列術語適用于本標準。
3.2 對機械碰撞的防護等級degree of protection against mechanical impacts 外殼對設備提供的因外界機械碰撞而不使設備受到有害影響的防護(等級)，并采用標準的試驗方法得到驗證。
3.3 IK代碼IK code 代碼表示外殼對外界有害機械碰撞的防護等級。標識 表明外殼對外界機械碰撞的防護等級應用IK代碼按下述規定標志。
4. 1 IK代碼的排列
IK 05
代碼字母(國際機械防護一一international mechanical protection) 特征數字組合(00至10)
4.2 IK代碼的特征數字及其定義
每一組特征數字代表一碰撞能量值，見表1
表1 IK代碼及其相應碰撞能f的對應關系
IK代碼 IK00 IKO1 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
碰撞能量//J a 0.14 0. 2 0.35 0.5 0. 7 1 2 5 10 20
注1:如要求更高的碰撞能量，推薦取值50J,

a按本標準為無防護
4,3 IK代碼的應用 通常，防護等級適用于整體外殼。如外殼的某些部分具有不同的防護等級，則應對其相應的防護等級進行標志。
5一般試驗要求
5.2被試外殼 除非相關產品標準中另有規定，所有被試外殼應為清潔、全新和完整的外殼，所有的部件均應安裝到位。
6對機械碰撞防護試驗的驗證
6. 1本標準所規定的試驗為型式試驗。
6.2應對被試外殼施加擊打以檢驗對機械碰撞的防護試驗設備按第7章的規定
6.3試驗時，被試外殼應按制造廠的使用說明安裝在一剛性支撐座上。當對支撐座直接施加一能量相應于被試外殼防護等級的碰撞力，如發生的位移小于或等于0. l mm，則認為該支撐座具有足夠的剛性。適合于產品的其他安裝和支撐方法，可在相關的產品標準中規定。

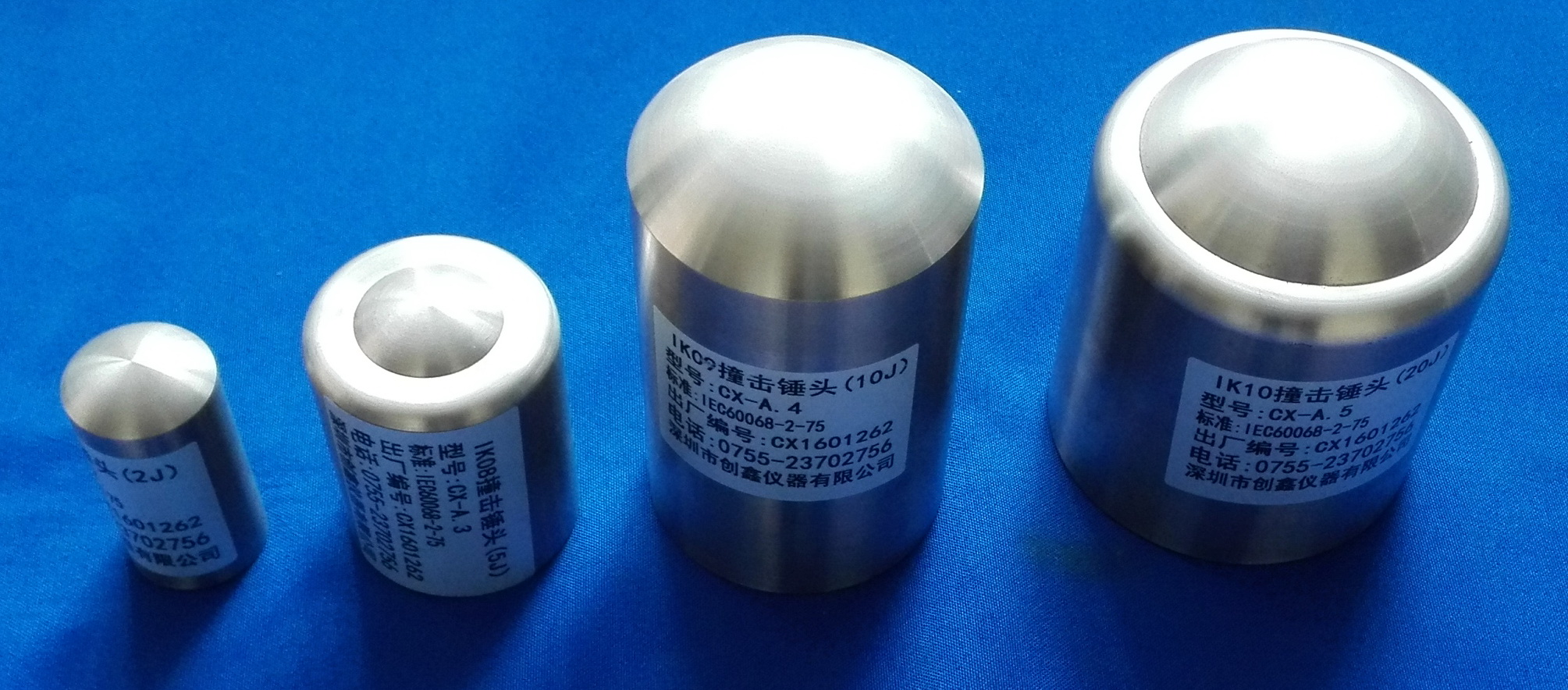

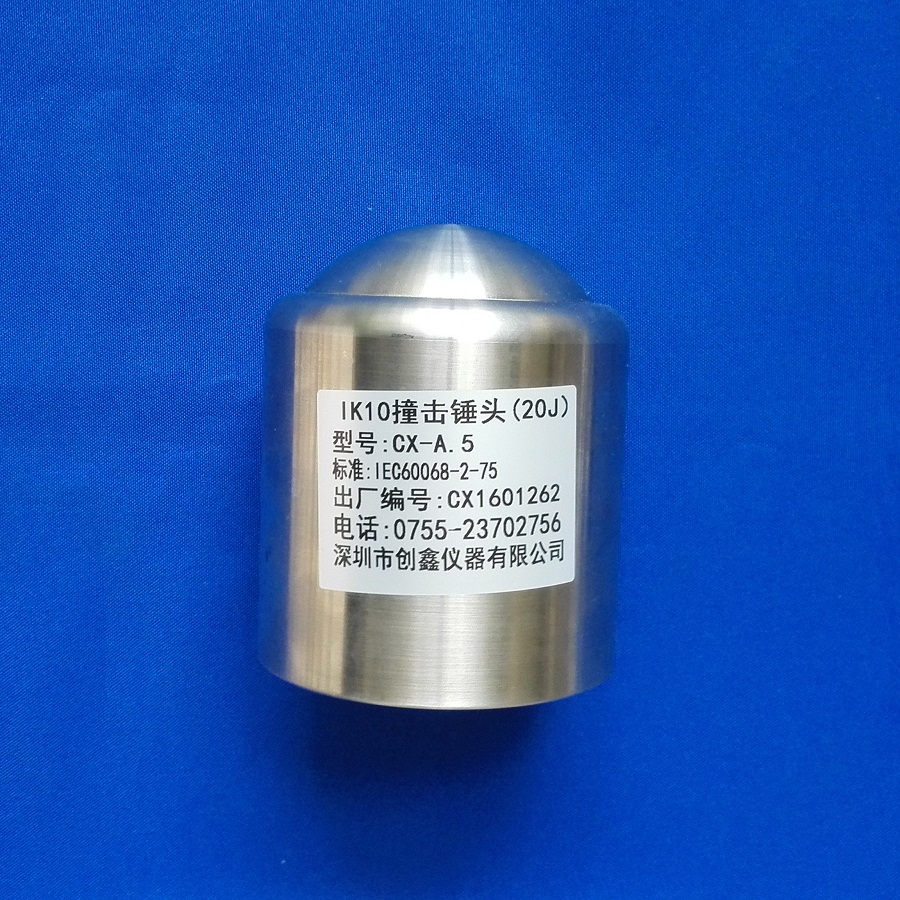

7試驗器具
試驗應采用GB/T 2423. 55-2006中所規定的一種器具進行相關的產品標準應規定所適用的試驗器具類型
