濺水試驗裝置與溢水試驗裝置的區別與應用

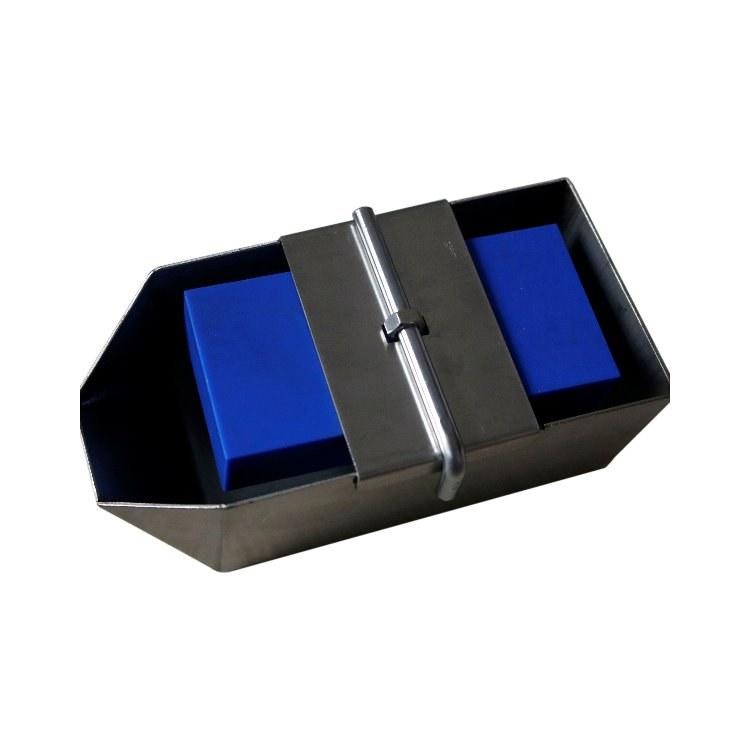

溢水試驗裝置

符合標準：GB4706.13《制冷器具、冰淇淋機和制冰機的特殊要求》第15.102及圖101、IEC60335-2-24

用途：測試制冷器具產品承受容器內液體溢出后的電氣絕緣性能

試樣范圍：制冷器具、冰淇淋機和制冰機

結構及功能：不銹鋼制作

技術參數：

1、標準容器一套

2、試驗介質為1℅的NaCL和0.6℅的酸性清洗劑

3、移動塊體積140mL±5mL，質量200±10g

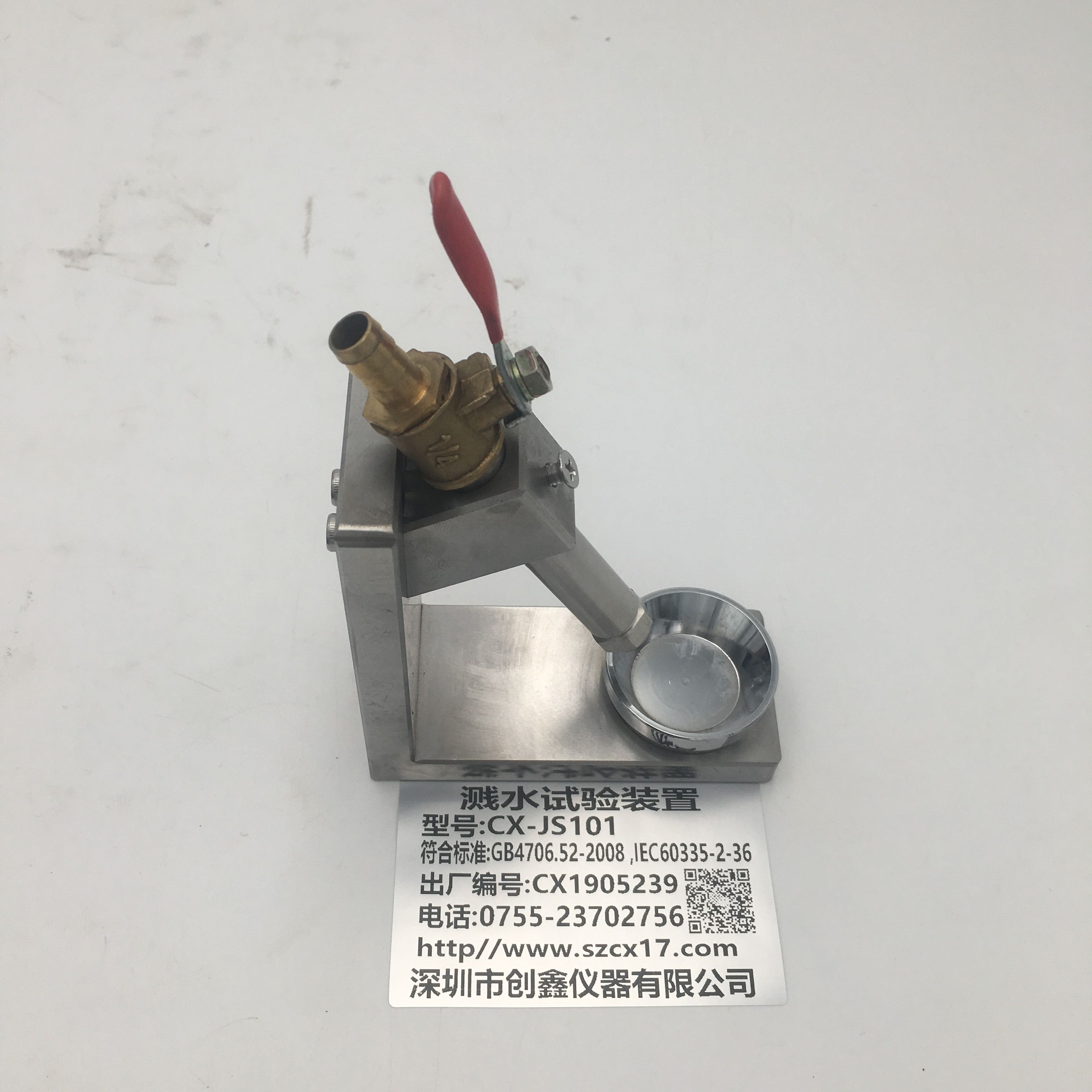

濺水試驗裝置

符合標準： GB4706.38-2008 （IEC60335-2-64：2002）《家用和類似用途電器的安全 商用電動飲食加工機械的特殊要求》第15.1.1及15.1.2條款、GB4706.52（IEC60335-2-36）《商用電爐灶 、烤箱、灶和灶單元的特殊要求》

用途：模擬雨水滴落在地面時，水花從地面濺到電器產品底座的姿態。用于電動飲食加工機械、電爐灶、洗衣機等類似用途的家用電器產品底部的防水性能測試

試樣范圍：商用電爐灶、烤箱、灶和商用電動飲食加工機械

結構及功能：本裝置采用鋁型材結構，濺水結構可上下調整；采用福馬輪子，可移動也可固定；噴頭、碗及接管均采用不銹鋼制作，整體結構防水耐腐蝕；配置壓力表，實時顯示當前水壓。可搭配旋轉臺使用。

技術參數:

參數/型號	CX-JS101
碗	尺寸：碗口φ35×碗底φ25×高10mm, ,不銹鋼制作
噴嘴	孔徑φ2mm,與碗成60°傾角，距碗底50mm,不銹鋼制作
濺水裝置位置	碗低于器具最低邊50mm
壓力表	0.4Mpa
試驗方式	試樣轉動（選配轉臺），試驗時間5min,手動控制
濺水結構升降行程	1m
外形尺寸	L*W*H=500mm×300mm×1200mm，重量50kg
